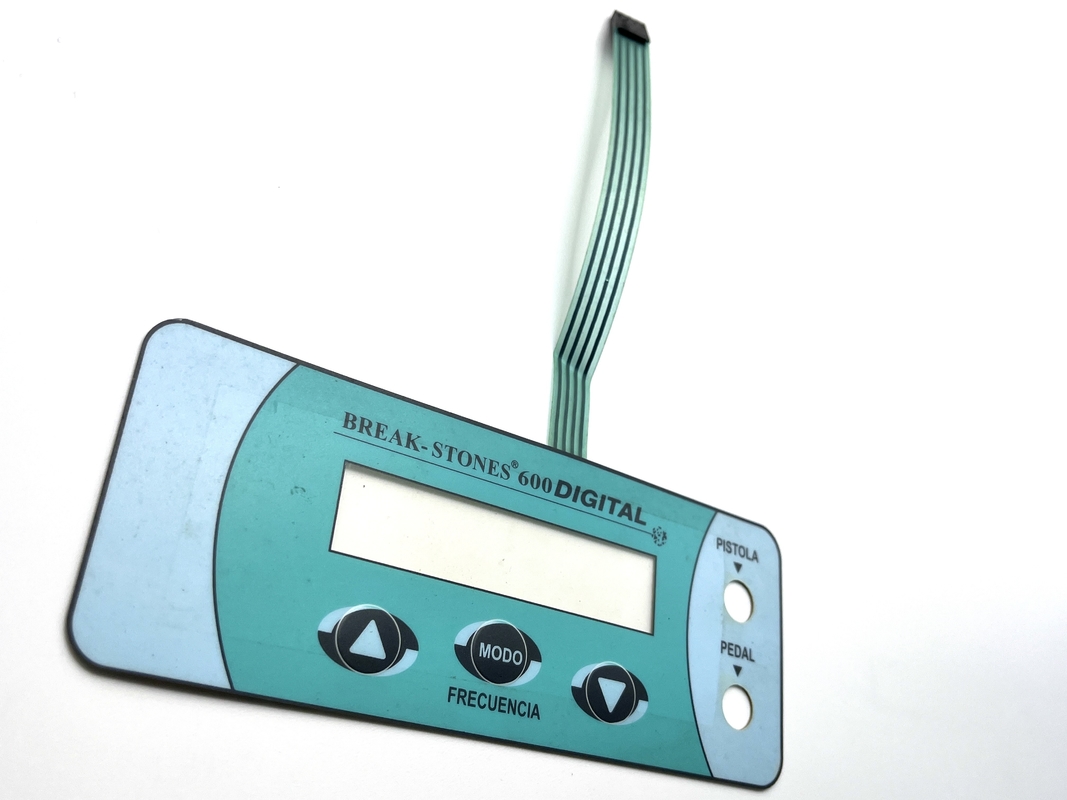

FPC Flex Circuit Hai Màn vi chuyển đổi nguyên mẫu với 1.0MM Pitch Of ZIF Connector

FPC Flex Circuit Hai Màn vi chuyển đổi nguyên mẫu với 1.0MM Pitch Of ZIF Connector

1.Giai đoạn thiết kế

• Chức năngĐịnh nghĩa mục đích của bộ chuyển đổi màng. Nó sẽ điều khiển những gì?
• Layout: Sơ vẽ bố trí của công tắc, bao gồm hình dạng và vị trí của nút.
• Biểu đồ: Thiết kế bất kỳ đồ họa hoặc nhãn sẽ được in trên công tắc.

2.Lựa chọn vật liệu

• Substrate: Chọn một vật liệu linh hoạt như polyester hoặc polycarbonate.
• Chất dính: Chọn chất kết dính phù hợp để gắn công tắc vào thiết bị.
• in ấn: Xem xét sử dụng in lụa cho đồ họa và nhãn.

3.Xây dựng nguyên mẫu

• Cắt: Sử dụng máy cắt laser hoặc máy cắt đứt để cắt các vật liệu theo kích thước.
• Lớp: Lắp ráp các lớp của công tắc màng:
  • Lớp trên cùng (phần phủ đồ họa)
  • Lớp ngăn cách (đối với chiều cao nút)
  • Lớp dưới (lớp mạch)
• In mạch: In các dấu vết mạch bằng mực dẫn điện hoặc đính kèm các dấu vết dẫn điện đã được chế tạo sẵn.

4.Kiểm tra

• Kiểm tra chức năng: Đảm bảo rằng mỗi nút phản ứng đúng và mạch hoạt động theo dự định.
• Xét nghiệm độ bền: Kiểm tra sự hao mòn sau khi sử dụng nhiều lần.

5.Làm tinh chế

• Thu thập phản hồi từ thử nghiệm và thực hiện các điều chỉnh cần thiết cho thiết kế hoặc vật liệu.

6.Hoàn thành

• Một khi nguyên mẫu đáp ứng tất cả các yêu cầu, tạo ra một phiên bản cuối cùng để sản xuất.

Mô tả sản phẩm:








Cấu trúc bàn phím màng thông thường chọn:







Các bức ảnh khác:


Tính chất điện:
1, điện áp hoạt động: ≤ 50VDC
2, dòng điện hoạt động: ≤ 100mA
3 Kháng tiếp xúc: 0,5 ~ 5Ω
4 Chống cách nhiệt: ≥ 100MΩ (100VDC)
5, điện áp nền: 2kDVC
6, thời gian mùa xuân: ≤ 6 ms
7, kháng vòng lặp: 60Ω
8, điện áp mực cách nhiệt: 100VDC


Dịch vụ của chúng tôi:
1 Trả lời yêu cầu của bạn trong vòng 24 giờ làm việc

2 thiết kế tùy chỉnh có sẵn, OEM và ODM được chào đón

3 Nhân viên có kinh nghiệm trả lời tất cả các câu hỏi của bạn bằng tiếng Anh chuyên nghiệp và thông thạo

4 Giải pháp độc quyền và độc đáo có thể được cung cấp cho khách hàng của chúng tôi bởi kỹ sư và nhân viên được đào tạo tốt và chuyên nghiệp của chúng tôi

5 Dịch vụ tốt, chất lượng cao, kiểm tra tất cả hàng hóa và thời gian giao hàng ngắn

6 chúng tôi có thể làm bất kỳ hình dạng, kích thước, màu sắc, công nghệ như nút, đèn LED gắn, cảm biến gắn, vv dựa trên yêu cầu của bạn

7 Trước khi hàng hóa hàng loạt, chúng tôi sẽ cung cấp mẫu cho bạn chấp thuận, trước khi kiểm tra, chúng tôi sẽ thiết kế các tác phẩm nghệ thuật cho bạn xác nhận đầu tiên,cả hai của họ là để giảm chi phí trong hàng hóa hàng loạt cho bạn
