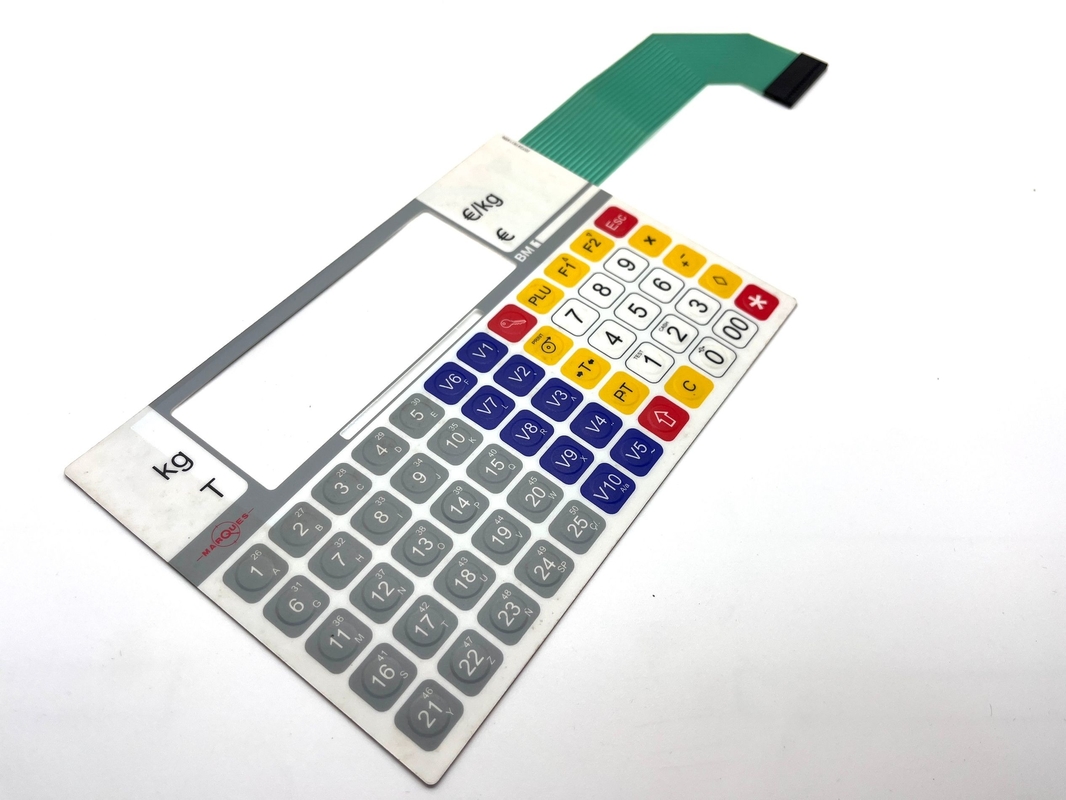

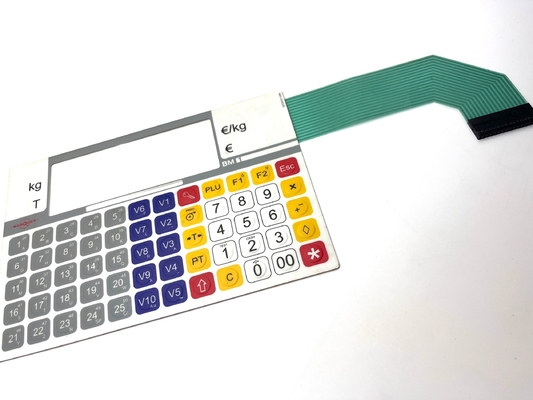

Chữ liệu bạc dẫn ấn bàn phím màng tùy chỉnh cho thiết bị viễn thông WIFI

Chữ liệu bạc dẫn ấn bàn phím màng tùy chỉnh cho thiết bị viễn thông WIFI

Các thành phần chính của bàn phím màng

1. Giao diện đồ họa: Đây là lớp trên cung cấp giao diện trực quan. Nó có thể được làm từ vật liệu như polycarbonate hoặc polyester, được chọn dựa trên độ bền và khả năng chống môi trường.

2. Lớp mạch: Các mạch có thể được in bằng mực dẫn điện hoặc được làm từ đồng khắc.cho phép truyền tín hiệu điện khi nhấn phím.

3. Các chất kết dính: Chúng được sử dụng để gắn các lớp lại với nhau và gắn bàn phím vào thiết bị.

4. Sơn phấn: Tính năng này có thể tăng cường phản hồi cảm giác bằng cách tạo ra các nút nâng cao, có thể cải thiện trải nghiệm người dùng.

5. Các đặc điểm bổ sung: Các tùy chọn như ánh sáng hậu trường, màn hình cảm ứng và các thành phần nhúng (như đèn LED hoặc cảm biến) có thể được tích hợp vào thiết kế để tăng chức năng và thẩm mỹ.

Những cân nhắc về thiết kế

Khi thiết kế bàn phím màng tùy chỉnh, hãy xem xét những điều sau:

• Phản hồi xúc giác so với phản hồi không xúc giác: Quyết định xem bạn muốn người dùng cảm thấy nhấp chuột hoặc phản hồi khi nhấn phím.Chống môi trường: Tùy thuộc vào ứng dụng, bàn phím có thể cần phải chịu được độ ẩm, hóa chất hoặc nhiệt độ cực cao.

• Sự phức tạp của thiết kế: Thiết kế đơn giản có thể chỉ cần một vài lớp, trong khi giao diện phức tạp có thể cần nhiều lớp và các thành phần bổ sung như PCB để có chức năng tiên tiến hơn.

Các tùy chọn sản xuất

Bàn phím màng tùy chỉnh có thể được sản xuất thông qua nhiều phương pháp khác nhau, bao gồm:

• In màn hình: Thường được sử dụng để tạo lớp mạch bằng mực dẫn điện.

• Xúc: Được sử dụng để tạo ra các mạch chính xác và linh hoạt hơn với đồng.

• Dịch vụ tạo mẫu: Nhiều nhà sản xuất cung cấp dịch vụ tạo mẫu nhanh, cho phép bạn thử nghiệm thiết kế nhanh chóng trước khi sản xuất quy mô lớn.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
