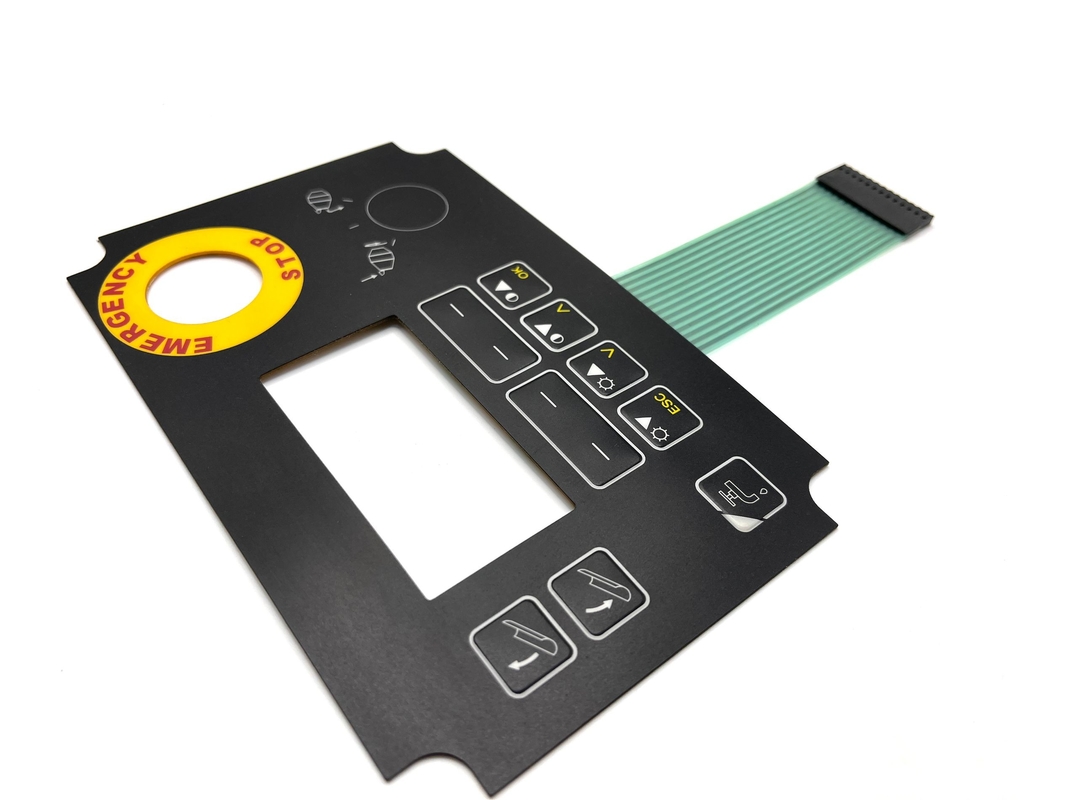

Sản phẩm in màn hình Chuyển đổi màng nhà cung cấp mạch dẫn bạc với pitch 2,54mm

Sản phẩm in màn hình Chuyển đổi màng nhà cung cấp mạch dẫn bạc với pitch 2,54mm

1. CSI Keyboards

CSI Keyboards là một nhà sản xuất toàn cầu hàng đầu chuyên về chuyển mạch màng và bàn phím tùy chỉnh. Họ cung cấp khả năng thiết kế và sản xuất rộng rãi, bao gồm:

• Giao diện đồ họa: Thiết kế tùy chỉnh với các tùy chọn thẩm mỹ khác nhau.
• Tùy chọn mạch: Lựa chọn giữa đồng khắc trên mạch linh hoạt Kapton hoặc mạch bạc in.
• Các đặc điểm xúc giác: Các tùy chọn cho các công tắc mái vòm kim loại và các kỹ thuật đúc nổi khác nhau.
• Giải pháp chiếu sáng hậu trường: Các công nghệ tiên tiến như đèn LED, phim hướng dẫn ánh sáng và điện chiếu sáng để tăng khả năng hiển thị.
• Lưu trữ môi trường: Các sản phẩm được thiết kế để chịu được điều kiện khắc nghiệt, bao gồm độ ẩm và hóa chất.

2DuraTech.

DuraTech có hơn 45 năm kinh nghiệm trong sản xuất các công tắc màng tùy chỉnh cho các ngành công nghiệp đa dạng, bao gồm các ứng dụng y tế, ô tô và công nghiệp.

• Bàn phím tùy chỉnh: Các tùy chọn cho đồng mềm, bạc khắc, cao su silicone và màn hình cảm ứng.
• Các đặc điểm bền: Các công tắc màng có thể chịu được việc sử dụng lặp đi lặp lại và tiếp xúc với các hóa chất làm sạch, được tăng cường bằng các bộ phim kháng vi khuẩn phủ cứng.
• Hỗ trợ kỹ thuật: Hỗ trợ tại chỗ để thiết kế công tắc màng phù hợp cho các ứng dụng cụ thể.

3Các đặc điểm chung của bộ chuyển mạch màng

Chuyển mạch màng là các thành phần linh hoạt được sử dụng trong các thiết bị khác nhau, cung cấp giao diện người dùng vừa chức năng vừa đẹp mắt.

• Tuổi thọ dài: Được thiết kế cho độ bền và sử dụng nhiều lần.
• Tùy chỉnh: Khả năng tích hợp đồ họa, phản hồi cảm giác và các chức năng khác nhau.
• Bảo vệ môi trường: Thiết kế niêm phong bảo vệ chống ẩm, bụi bẩn và các chất gây ô nhiễm khác.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn

 Về Taida.pdf


Nhiều hình ảnh cho thấy:
