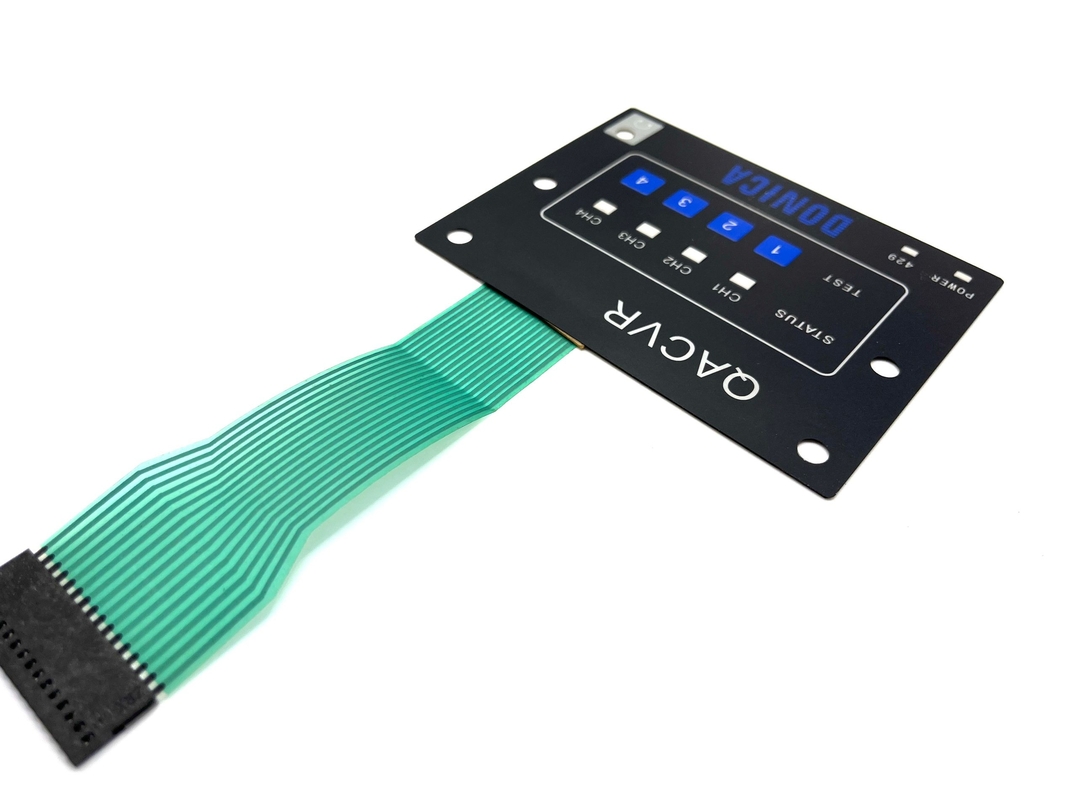

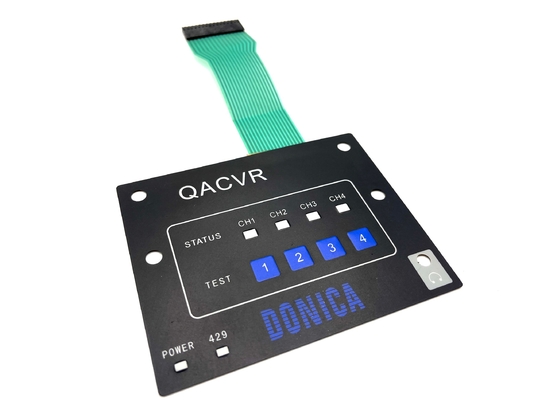

Thiết kế chuyển đổi niêm phong in ấn mực bạc dẫn cho thiết bị viễn thông WIFI

Thiết kế chuyển đổi niêm phong in ấn mực bạc dẫn cho thiết bị viễn thông WIFI

Các loại công tắc màng

1. Các công cụ chuyển đổi màng không chạm:

   • Tiết kiệm và đáng tin cậy nhưng không cung cấp phản hồi trực tiếp cho người dùng.
   • Hình dạng và kích thước tùy chỉnh có thể dễ dàng được tạo ra.

2. Chuyển đổi màng cảm ứng:

   • Cung cấp phản hồi hành động nhanh đáng chú ý thông qua các mái vòm thép không gỉ dẫn hoặc polyester.
   • Phản hồi có thể là hình ảnh, âm thanh hoặc cảm giác, tăng cường tương tác của người dùng.

3. Các tấm hỗn hợp:

   • Kết hợp cả hai công tắc cảm ứng và không cảm ứng để linh hoạt trong thiết kế.

4. Chuyển đổi màng được hỗ trợ bởi PCB:

   • Kết hợp một bảng mạch in để hỗ trợ cấu trúc và các thành phần bổ sung.

Các thành phần chính

• Giao diện đồ họa: Giao diện trực quan mà người dùng tương tác, có thể được tùy chỉnh màu sắc và kết cấu.
• Các lớp mạch: Thông thường bao gồm một lớp mạch trên, giữ mái vòm, ngăn cách mái vòm, mạch dưới cùng và keo phía sau.
• Hiển thị Windows: Có thể được tích hợp cho phản hồi trực quan, với các tùy chọn cho độ minh bạch và màu sắc.

Lựa chọn vật liệu

• Polycarbonate: Thường được sử dụng vì dễ in và hiệu quả chi phí, nhưng ít bền hơn polyester.
• Polyester: Cung cấp độ bền cao hơn và chống hóa học, phù hợp với các ứng dụng sử dụng cao.

Những cân nhắc về thiết kế

• Cấu hình mạch: Có thể được thiết kế như một bố cục bus hoặc ma trận chung, ảnh hưởng đến độ tin cậy và dễ dàng sản xuất của công tắc.
• Hạt khí: Cần thiết để cho phép dịch chuyển không khí khi nhấn công tắc, đảm bảo thiết kế kín.
• Vệ chắn: Các tùy chọn bảo vệ ESD, EMI và RFI có thể được kết hợp tùy thuộc vào các yêu cầu ứng dụng.

Quá trình sản xuất

• Quá trình thiết kế có thể bao gồm việc tạo ra các tác phẩm nghệ thuật tùy chỉnh, lựa chọn vật liệu phù hợp và xác định các phương pháp in tốt nhất (in màn hình, in kỹ thuật số,hoặc một sự kết hợp) để đạt được chức năng và thẩm mỹ mong muốn.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
