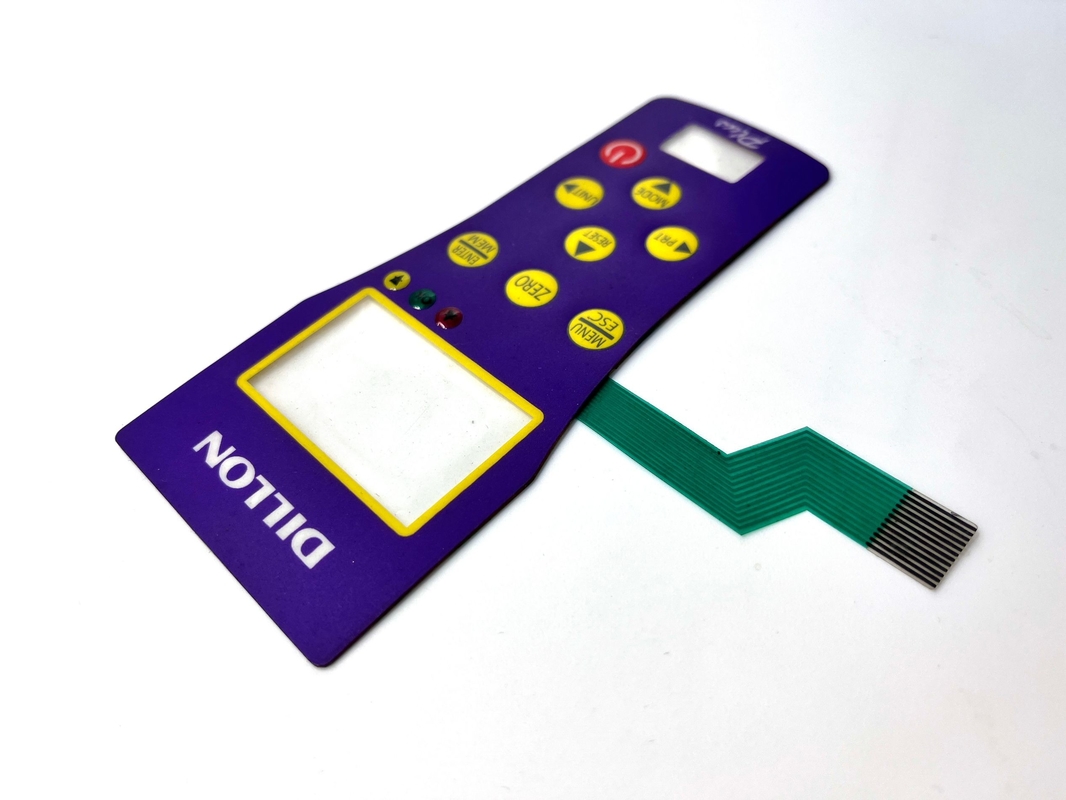

Máy chuyển mạch màng dẫn mực bạc in dẫn cho thiết bị viễn thông WIFI

Máy chuyển mạch màng dẫn mực bạc in dẫn cho thiết bị viễn thông WIFI

Đặc điểm

1. Công nghệ màng: Các công tắc này thường được xây dựng với nhiều lớp, bao gồm một lớp phủ đồ họa, lớp phân cách và lớp dẫn điện, cho phép thiết kế bền và linh hoạt.

2. Ánh sáng: Các đèn LED có thể được kết hợp dưới bề mặt công tắc để cung cấp phản hồi trực quan khi nhấn nút hoặc để chỉ ra trạng thái của thiết bị.

3. Thiết kế tùy chỉnh: Chúng có thể được tùy chỉnh về hình dạng, kích thước, màu sắc và đồ họa, làm cho chúng phù hợp với các ứng dụng khác nhau.

4. Nhạy cảm khi chạm: Các công tắc được kích hoạt bằng cách nhấn bề mặt, điều này có thể cho phép thiết kế liền mạch và hiện đại.

5. Giao diện kín: Nhiều công tắc màng LED được thiết kế để chống nước và bụi, làm cho chúng lý tưởng cho các ứng dụng công nghiệp và ngoài trời.

Ứng dụng

• Điện tử tiêu dùng: Được sử dụng trong các thiết bị như điều khiển từ xa và thiết bị gia dụng.
• Thiết bị y tế: Thông thường trong thiết bị y tế, nơi giao diện sạch và dễ sử dụng là rất quan trọng.
• Kiểm soát công nghiệp: Được sử dụng trong máy móc và thiết bị cần giao diện điều khiển mạnh mẽ.
• Ô tô: Được sử dụng trong bảng điều khiển và bảng điều khiển cho các chức năng khác nhau của xe.

Ưu điểm

• Tiết kiệm không gian: Hình dạng mỏng của chúng cho phép thiết kế nhỏ gọn.
• Độ bền: Chống mài mòn, phù hợp với môi trường sử dụng cao.
• Sự hấp dẫn thẩm mỹ: Cung cấp một cái nhìn hiện đại với các thiết kế tùy chỉnh.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn

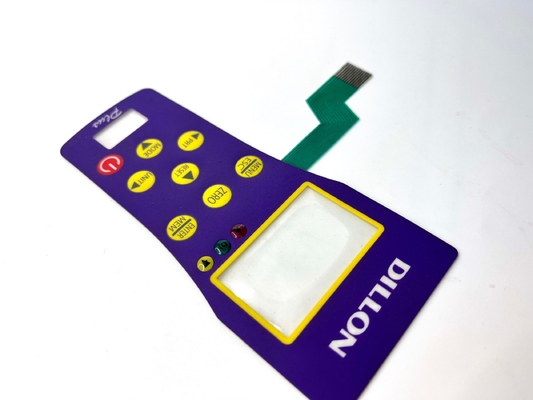

Nhiều hình ảnh cho thấy:
