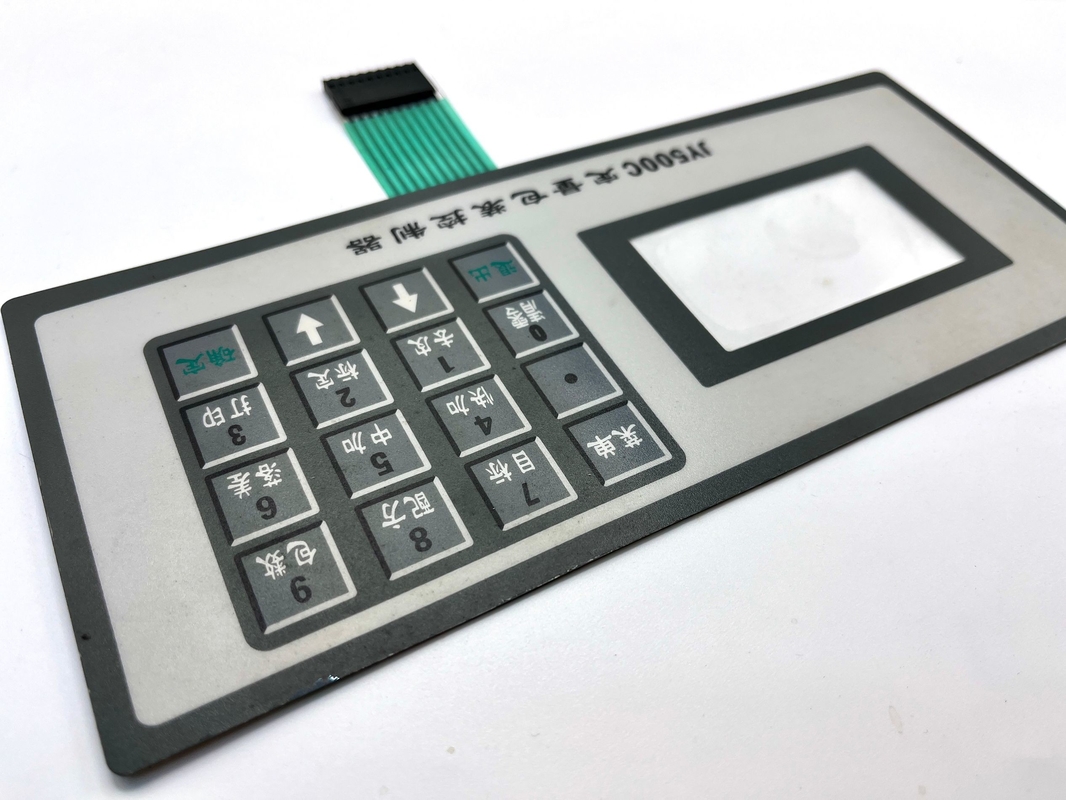

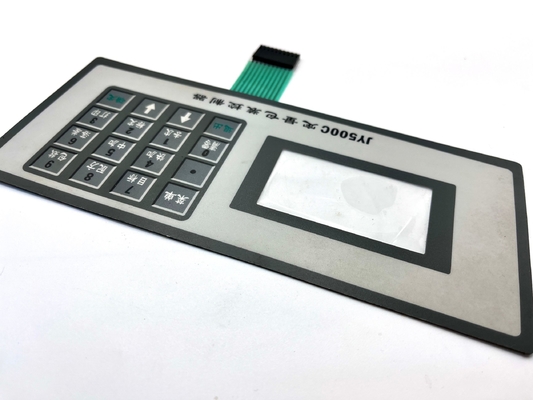

Màn hình in màn hình tấm niêm mạc mạch dẫn bạc với pitch 2,54mm

Màn hình in màn hình tấm niêm mạc mạch dẫn bạc với pitch 2,54mm

Những điểm quan trọng

1. Lựa chọn vật liệu:

   • Substrate: Chọn một chất nền linh hoạt như PET hoặc polycarbonate để bền và linh hoạt.
   • Mực dẫn điện: Sử dụng mực dẫn điện bằng bạc để dẫn điện tối ưu.

2. Thiết kế Layout:

   • Đảm bảo rằng thiết kế mạch phù hợp với pitch 2,54mm để tương thích với các thành phần của bạn.
   • Thiết kế sử dụng phần mềm CAD để bố trí các mạch chính xác.

3. Quá trình in màn hình:

   • Chuẩn bị các màn hình với mô hình mạch mong muốn.
   • Đảm bảo các thiết lập nhũ nước và phơi sáng phù hợp cho các chi tiết nhỏ.

4. Chữa bệnh:

   • Chữa các mạch in đúng cách để đạt được độ dẫn và dính thích hợp.

5. Kiểm tra:

   • Thực hiện các thử nghiệm liên tục và chức năng sau khi in và làm cứng.

Ứng dụng

• Bàn phím: Thường được sử dụng trong các thiết bị đòi hỏi phản hồi cảm giác.
• Bảng điều khiển: hữu ích cho các thiết bị điện tử khác nhau.
• Ứng dụng cảm biến: Có thể được áp dụng trong các cảm biến cảm ứng và các giao diện khác.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
