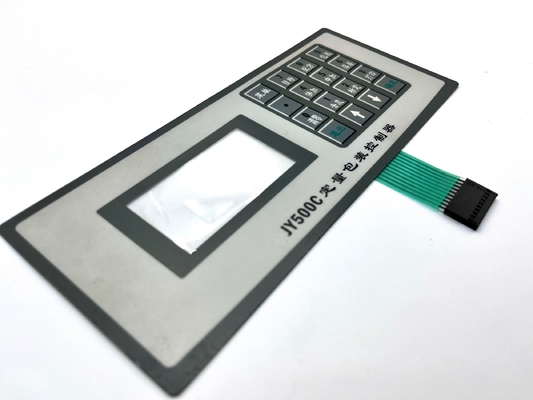

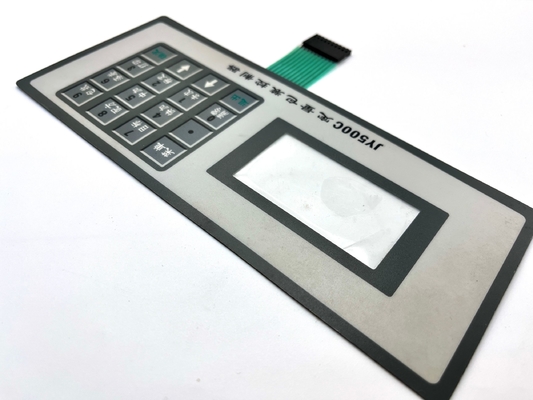

Bức in mực bằng bạc dẫn thông thường cho thiết bị viễn thông WIFI

Bức in mực bằng bạc dẫn thông thường cho thiết bị viễn thông WIFI

Các bước để tạo ra một màng tùy chỉnh

1. Chuẩn bị thiết kế

   • Phần mềm CAD: Sử dụng phần mềm thiết kế hỗ trợ máy tính (CAD) để tạo bố trí màng, bao gồm các đường dẫn, vị trí thành phần và bất kỳ vết cắt nào cần thiết.
   • Định dạng tệp: Xuất khẩu thiết kế theo định dạng phù hợp (ví dụ: SVG, DXF) để in.

2. Lựa chọn vật liệu

   • Substrate: Chọn nền linh hoạt tương thích với mực bạc, chẳng hạn như PET (polyethylene terephthalate) hoặc giấy.
   • Mực dẫn điện: Sử dụng mực bạc chất lượng cao được thiết kế để in mạch điện tử.

3. Quá trình in

   • In màn hình hoặc in mực: Tùy thuộc vào sự phức tạp của thiết kế, hãy chọn in màn hình cho các bản lớn hoặc in bấm cho các thiết kế phức tạp.
   • Lớp: Áp dụng nhiều lớp nếu cần thiết để đạt được độ dày và độ dẫn điện mong muốn.

4. Chữa bệnh

   • Sấy khô: Chữa mực in theo thông số kỹ thuật của nhà sản xuất. Điều này có thể liên quan đến việc sử dụng nhiệt hoặc tia UV để đảm bảo mực dính đúng cách và duy trì tính dẫn điện.

5. Hội đồng

   • Đặt thành phần: Tích hợp bất kỳ thành phần điện tử nào (ví dụ: kháng cự, tụ điện) vào màng in.
   • Liên kếtĐảm bảo kết nối đúng giữa các đường dẫn và các thành phần.

6. Kiểm tra

   • Kiểm tra điện: Kiểm tra tính dẫn và chức năng của màng in bằng máy đo đa số hoặc máy kiểm tra mạch.
   • Kiểm tra hiệu suất: Kiểm tra hiệu suất tổng thể của màng trong thiết bị Wi-Fi để đảm bảo nó đáp ứng các thông số kỹ thuật yêu cầu.

7. Hoàn thành

   • Lớp bọc: Tùy chọn, bao bọc màng để bảo vệ chống lại các yếu tố môi trường.
   • Sự hội nhập: Đặt màng trong thiết bị viễn thông.

Các cân nhắc

• Thiết kế phức tạp: Đảm bảo thiết kế của bạn được tối ưu hóa cho phương pháp in đã chọn.
• Tính chất mực: Tìm hiểu về loại mực bạc dẫn điện cụ thể mà bạn dự định sử dụng, vì mực khác nhau có thể có tính chất khác nhau.
• Tuân thủ quy định: Đảm bảo thiết kế của bạn phù hợp với các quy định địa phương liên quan đến thiết bị viễn thông.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
