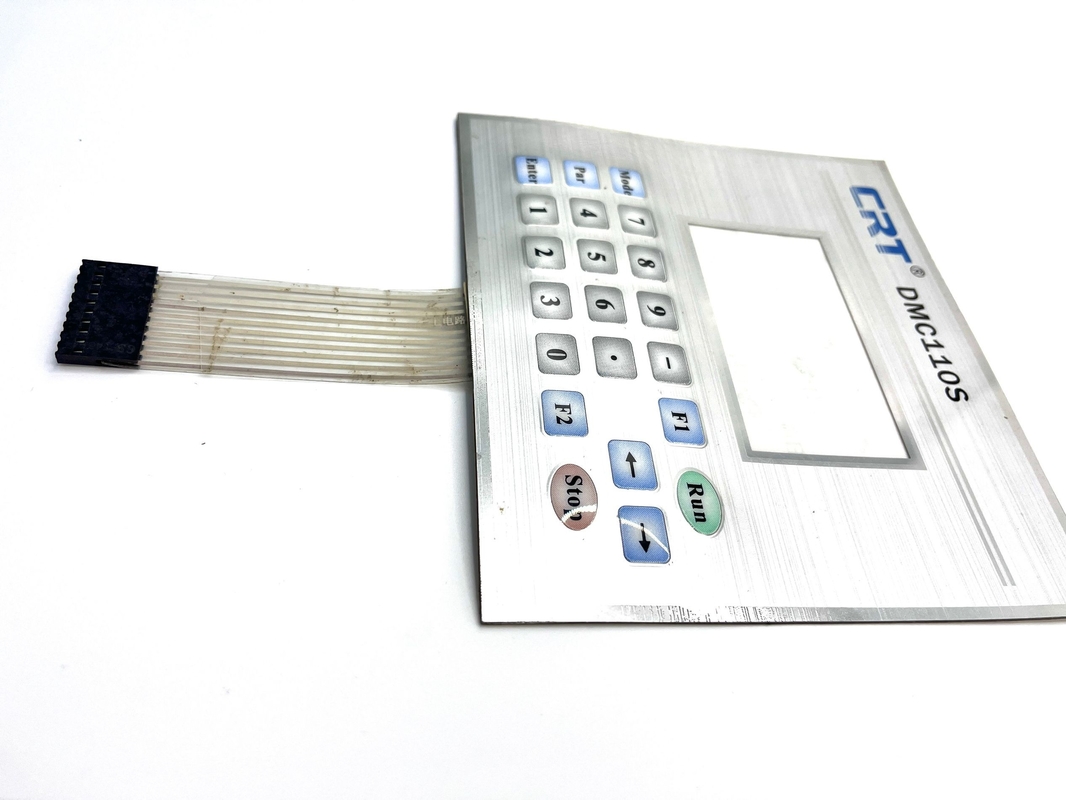

Thiết kế chuyển mạch 2 màng linh hoạt cho điều khiển từ xa khẩn cấp


Thiết kế chuyển mạch 2 màng linh hoạt cho điều khiển từ xa khẩn cấp

Thiết kế một công tắc màng bao gồm một số cân nhắc quan trọng.

1.Xác định các yêu cầu

• Chức năng: Xác định những gì công tắc sẽ điều khiển (ví dụ: đèn, thiết bị).
• Kích thước và hình dạng: Xác định kích thước dựa trên ứng dụng và không gian có sẵn.

2.Chọn các tài liệu

• Vật liệu phủ: Các lựa chọn phổ biến bao gồm polyester và polycarbonate.
• Chất dính: Chọn chất kết dính phù hợp để dán vào bề mặt.
• Vật liệu mạch: Sử dụng mực dẫn điện hoặc mạch in.

3.Thiết kế bố cục

• Biểu đồ: Tạo đồ họa hấp dẫn trực quan cho thấy chức năng.
• Đặt nút: Đảm bảo các nút dễ truy cập và sử dụng.

4.Thiết kế điện

• Thiết kế mạch: Tạo một sơ đồ cho các đường dẫn.
• Loại chuyển đổi: Quyết định giữa các công tắc tạm thời hoặc khóa.

5.Nguyên mẫu và thử nghiệm

• Tạo một nguyên mẫu để kiểm tra chức năng và độ bền.
• Thực hiện thử nghiệm khả năng sử dụng để đảm bảo dễ sử dụng.

6.Hoàn thành sản xuất

• Chọn một nhà sản xuất sản xuất hàng loạt.
• Đảm bảo có các biện pháp kiểm soát chất lượng.

Công cụ và phần mềm

• Phần mềm CAD: Để thiết kế bố cục (ví dụ: AutoCAD, SolidWorks).
• Phần mềm thiết kế đồ họa: Để tạo hình ảnh (ví dụ: Adobe Illustrator).

Các cân nhắc

• Các yếu tố môi trường: Đảm bảo thiết kế có thể chịu được tác động của các yếu tố.
• Phản hồi của người dùng: Kết hợp phản hồi của người dùng trong quá trình thiết kế.


Mô tả:



Về Taida.pdf



Các bức ảnh khác:



Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH





Hàng hải
1FedEx/DHL/UPS/TNT cho mẫu, Door-to-Door;
2Bằng đường hàng không hoặc đường biển đối với hàng loạt, cho FCL; Địa điểm đón sân bay / cảng;
3Khách hàng chỉ định các nhà giao hàng hoặc phương pháp vận chuyển thương lượng!
4Thời gian giao hàng: 5-6 ngày làm việc cho các mẫu; 8-13 ngày cho hàng loạt.




Làm thế nào để đặt hàng

• Gửi cho chúng tôi bản vẽ, thông số kỹ thuật hoặc hình ảnh về sản phẩm của bạn hoặc điền vào bảng thông tin báo giá của chúng tôi.
• Xác nhận chi tiết đơn đặt hàng và phê duyệt tác phẩm nghệ thuật của chúng tôi trước khi mẫu, xác nhận mẫu của chúng tôi trước khi hàng hóa hàng loạt và đơn đặt hàng PI sẽ được gửi
• chúng tôi sẽ gửi tác phẩm nghệ thuật của chúng tôi để xác nhận của bạn trong vòng 3 ngày trước khi làm mẫu, và thời gian dẫn đầu mẫu là 4-5 ngày làm việc như thường lệ.
hàng hóa hàng loạt: như thường lệ, nó là 7-10 ngày làm việc, đó là dựa trên lịch trình sản xuất của chúng tôi bộ phận và sản phẩm thủ công và số lượng đặt hàng
