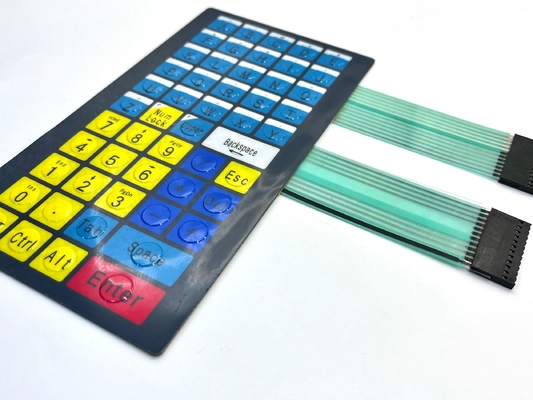

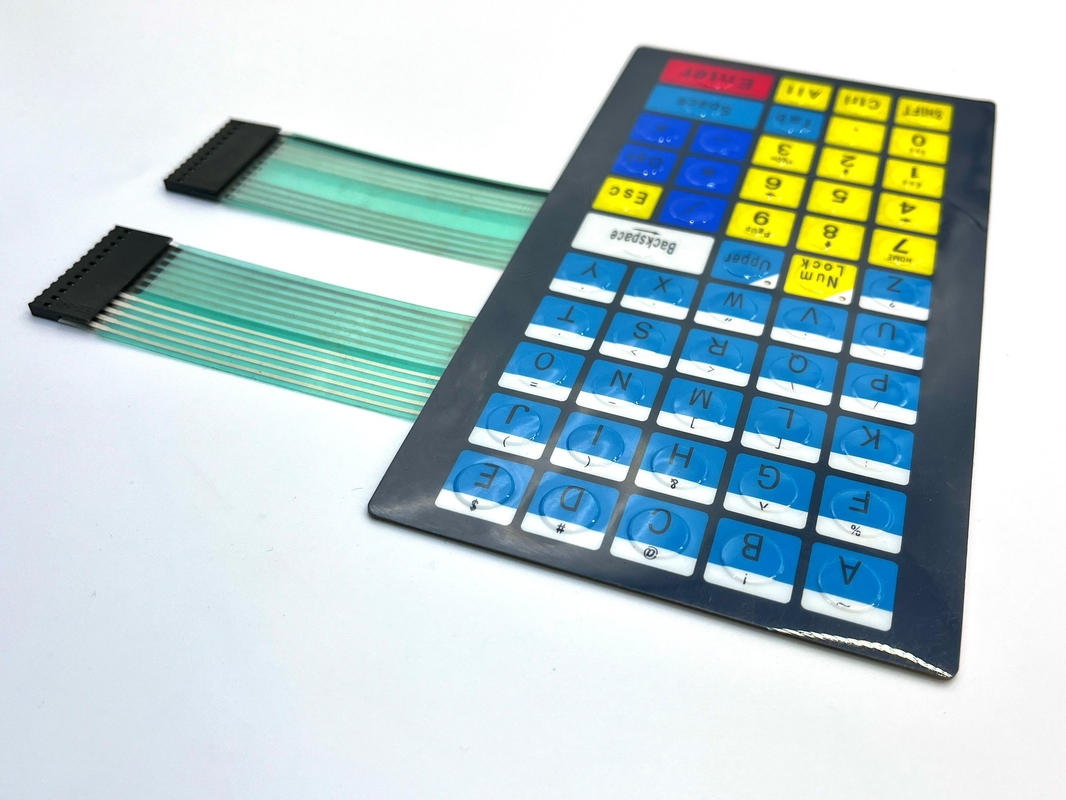

Chuyển đổi màng Diy điện tử in ngược với hiệu suất cao

 Chuyển đổi niêm mạc Diy điện tử in ngược với hiệu suất cao

Cần có vật liệu

1. Mực dẫn hoặc băng dẫnVì làm mạch điện.
2. Vật liệu không dẫn điệnVí dụ như nhựa hoặc polyester cho các lớp.
3. Chất dính: Dây dán hai mặt hoặc keo.
4. Máy vi điều khiển (không cần thiết): Để kết nối công tắc với điện tử (như Arduino).
5. Công cụ: Mái kéo, dây cầm, dao thủ công và máy hàn (nếu cần thiết).

Các bước để tạo ra một bộ chuyển đổi màng

1. Thiết kế bố cục:

   • Hãy vẽ một bản phác thảo về thiết kế của công tắc trên giấy, quyết định số nút và cách sắp xếp chúng.

2. Xây dựng mạch:

   • Sử dụng mực dẫn hoặc băng để tạo ra các đường mạch.

3. Chuẩn bị các lớp:

   • Cắt vật liệu không dẫn điện để phù hợp với thiết kế của bạn. Bạn thường cần ít nhất hai lớp: một cho nút và một cho mạch.

4. Lớp nút:

   • Trên lớp không dẫn điện trên cùng, cắt lỗ cho các nút.

5. Ứng dụng chất kết dính:

   • Áp dụng chất kết dính vào mặt sau của lớp nút và cẩn thận đặt nó trên lớp mạch, đảm bảo rằng các đường dẫn trùng khớp với các khu vực nút.

6. Kiểm tra:

   • Kết nối các đường dẫn với bộ điều khiển nhỏ hoặc mạch của bạn. Kiểm tra các công tắc để đảm bảo chúng hoạt động chính xác.

7. Hội nghị cuối cùng:

   • Một khi mọi thứ đã hoạt động, hoàn thành các lớp và đảm bảo chúng ở vị trí của chúng. Bạn có thể muốn bao bọc toàn bộ tập hợp trong một lớp bảo vệ.

Mẹo

• Sử dụng máy tính đa chiềuĐể kiểm tra kết nối của bạn và đảm bảo tính liên tục.
• Thử nghiệm: Hãy thử các vật liệu và thiết kế khác nhau để xem cái nào phù hợp nhất với nhu cầu của bạn.
• An toàn lên hàng đầu: Nếu sử dụng máy hàn, hãy cẩn thận và làm việc ở một khu vực có không khí tốt.

Ứng dụng

Các công tắc màng có thể được sử dụng trong các ứng dụng khác nhau, chẳng hạn như:

• Điều khiển từ xa
• Bàn phím cho các thiết bị
• Bảng điều khiển cho các thiết bị

Mô tả về công tắc màng LED:


1)Vật liệu--- cho lớp phủ phía trước hoặc mặt

Polyester

1. Rất linh hoạt để đúc 2. Chống hóa chất cao

3.Sức bền tốt hơn 4.Để sử dụng bên trong và bên ngoài

Polycarbonate

1.Phạm vi bề mặt và độ dày rộng

2- Hiệu quả hơn về chi phí 3.Để sử dụng bên trong và bên ngoài

2)Đánh vạch...Vành đinh đinh đinh đinh đinh đinh đinh

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm, để lại không gian cho các phím cơ học và cung cấp các dấu hiệu cảm giác

3)Windows ---- cho chức năng hiển thị

1.in màu cửa sổ

2.băng kính thông suốt

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - điểm in bạc

5) Đèn LED nhúng

đèn LED nhỏ, màu sắc LED:trắng, vàng, cam, xanh lá cây, đỏ, vv

6) Cáp

là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shield

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính----hầu hết được sử dụng là keo 3M hai mặt

10)Bàn nền--- trong nhôm, polycarbonate hoặc acrylic

Về Taida.pdf





Các bức ảnh khác:



Làm thế nào để đặt hàng

• Gửi cho chúng tôi bản vẽ, thông số kỹ thuật hoặc hình ảnh về sản phẩm của bạn hoặc điền vào bảng thông tin báo giá của chúng tôi.

• Xác nhận chi tiết đơn đặt hàng và phê duyệt tác phẩm nghệ thuật của chúng tôi trước khi mẫu, xác nhận mẫu của chúng tôi trước khi hàng hóa hàng loạt và đơn đặt hàng PI sẽ được gửi

• chúng tôi sẽ gửi tác phẩm nghệ thuật của chúng tôi để xác nhận của bạn trong vòng 3 ngày trước khi làm mẫu, và thời gian dẫn đầu mẫu là 4-5 ngày làm việc như thường lệ.

hàng hóa hàng loạt: như thường lệ, nó là 7-10 ngày làm việc, đó là dựa trên lịch trình sản xuất của chúng tôi bộ phận và sản phẩm thủ công và số lượng đặt hàng

Dịch vụ của chúng tôi:

1 Trả lời yêu cầu của bạn trong vòng 24 giờ làm việc

2 thiết kế tùy chỉnh có sẵn, OEM và ODM được chào đón

3 Nhân viên có kinh nghiệm trả lời tất cả các câu hỏi của bạn bằng tiếng Anh chuyên nghiệp và thông thạo

4 Giải pháp độc quyền và độc đáo có thể được cung cấp cho khách hàng của chúng tôi bởi kỹ sư và nhân viên được đào tạo tốt và chuyên nghiệp của chúng tôi

5 Dịch vụ tốt, chất lượng cao, kiểm tra tất cả hàng hóa và thời gian giao hàng ngắn

6 chúng tôi có thể làm bất kỳ hình dạng, kích thước, màu sắc, công nghệ như nút, LED gắn, cảm biến gắn, v.v. dựa trên yêu cầu của bạn

7 Trước khi hàng hóa hàng loạt, chúng tôi sẽ cung cấp mẫu cho bạn chấp thuận, trước khi kiểm tra, chúng tôi sẽ thiết kế các tác phẩm nghệ thuật cho bạn xác nhận đầu tiên,cả hai của họ là để giảm chi phí trong hàng hóa hàng loạt cho bạn
