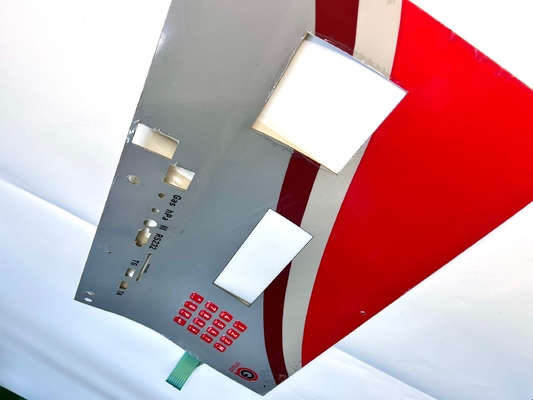

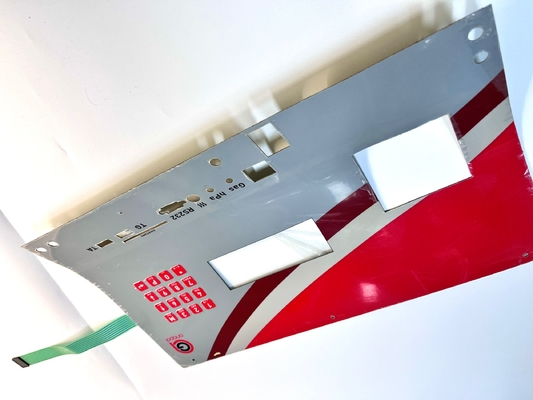

Lớp phủ chuyển mạch màng in bạc dẫn điện cho thiết bị viễn thông WIFI

Lớp phủ chuyển mạch màng in bạc dẫn điện cho thiết bị viễn thông WIFI

Một lớp phủ công tắc màng là một lớp mềm mại, mỏng phục vụ như một giao diện người dùng cho các thiết bị điện tử. Nó thường bao gồm một số thành phần chính:

1. Lớp đồ họa: Lớp trên cùng này có hình ảnh in, biểu tượng và nhãn chỉ ra chức năng của mỗi nút hoặc khu vực.

2. Lớp phân cách: Lớp này tách lớp đồ họa khỏi lớp mạch. Nó bao gồm chất kết dính và có thể có các đoạn cắt để cho phép phản hồi cảm giác khi nhấn nút.

3. Lớp mạch: Lớp này chứa các dấu vết dẫn điện tạo ra các kết nối điện. Nó có thể được làm từ vật liệu như bạc hoặc carbon, cho phép công tắc ghi lại khi nhấn nút.

4. Đảm bảo kết dính: Toàn bộ tập hợp thường có một nền dính để tạo điều kiện dễ dàng gắn vào bề mặt của thiết bị.

Các đặc điểm chính

• Thiết kế linh hoạt: Các lớp phủ chuyển mạch màng có thể được tùy chỉnh về kích thước, hình dạng và đồ họa.
• Chống nước và bụi: Chúng có thể được thiết kế để niêm phong, bảo vệ các thành phần bên trong khỏi ẩm và chất thải.
• Đèn và mỏng: Mức độ thấp của chúng làm cho chúng lý tưởng cho các thiết bị nhỏ gọn.

Ứng dụng

Các lớp phủ chuyển đổi màng thường được sử dụng trong:

• Các thiết bị điện tử tiêu dùng (ví dụ: lò vi sóng, lò nướng)
• Thiết bị y tế
• Thiết bị công nghiệp
• Bộ điều khiển ô tô


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
