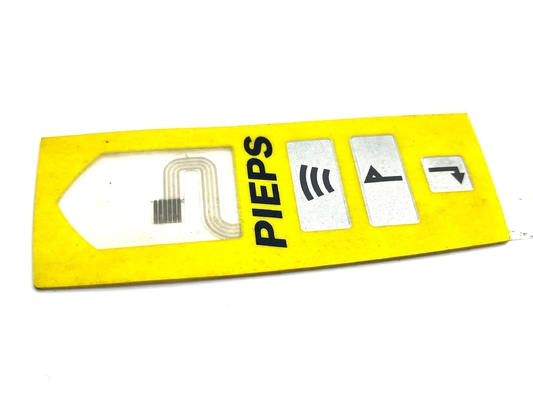

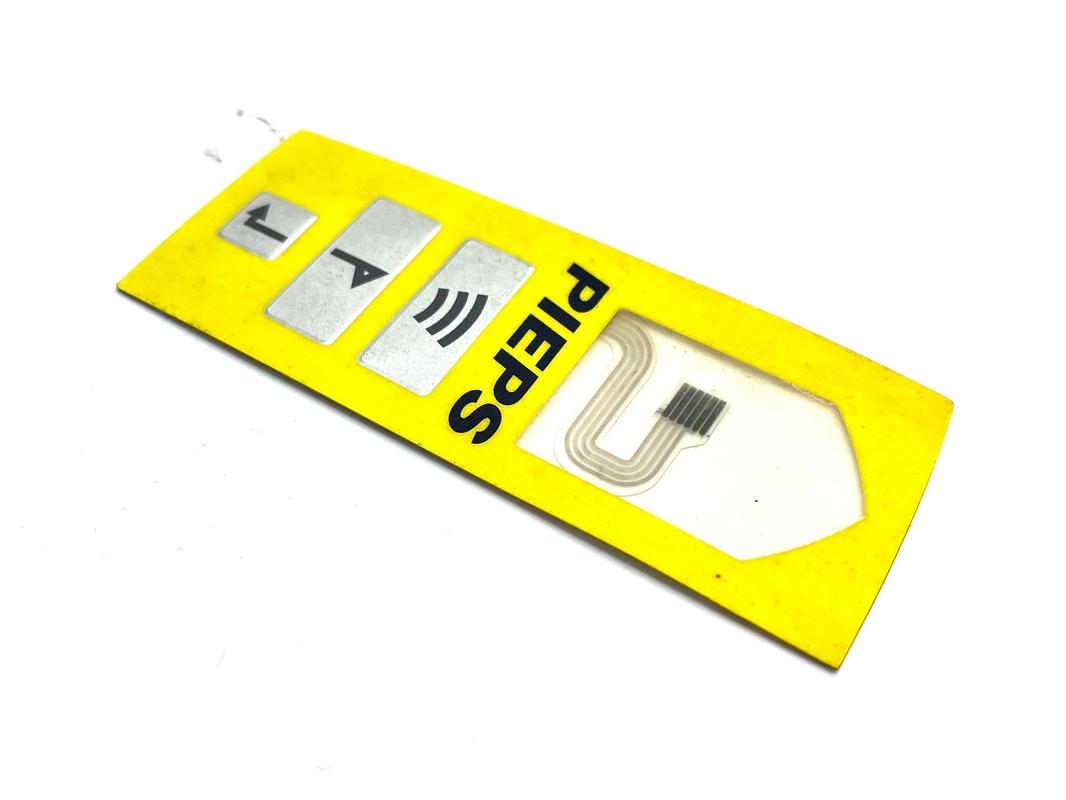

In màn hình Chuyển đổi màng chống nước Chuyển đổi mái vòm kim loại Với pitch 1.0MM

In màn hình mạch dẫn bạc Chuyển đổi màng tiêu chuẩn với pitch 2,54mm

Một công tắc mái vòm kim loại là một loại công tắc cảm ứng thường được sử dụng trong các thiết bị điện tử khác nhau.

• Xây dựng: Các công tắc mái vòm kim loại bao gồm một phần kim loại hình mái vòm thường được gắn trên màng linh hoạt hoặc bảng mạch.mái vòm sụp đổ và tiếp xúc với mạch bên dưới, hoàn thành đường dẫn điện.

• Phản hồi bằng xúc giác: Các công tắc này cung cấp một phản ứng cảm giác đáng chú ý khi nhấn, có thể cải thiện trải nghiệm người dùng bằng cách xác nhận rằng công tắc đã được kích hoạt.

• Ứng dụng: Các công tắc mái vòm kim loại được sử dụng rộng rãi trong bàn phím, điều khiển từ xa, thiết bị y tế và các thiết bị điện tử tiêu dùng khác nhau do kích thước nhỏ gọn và độ tin cậy của chúng.

• Độ bền: Chúng được thiết kế để chịu được một số lượng đáng kể các hoạt động, làm cho chúng phù hợp cho các ứng dụng sử dụng cao.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
