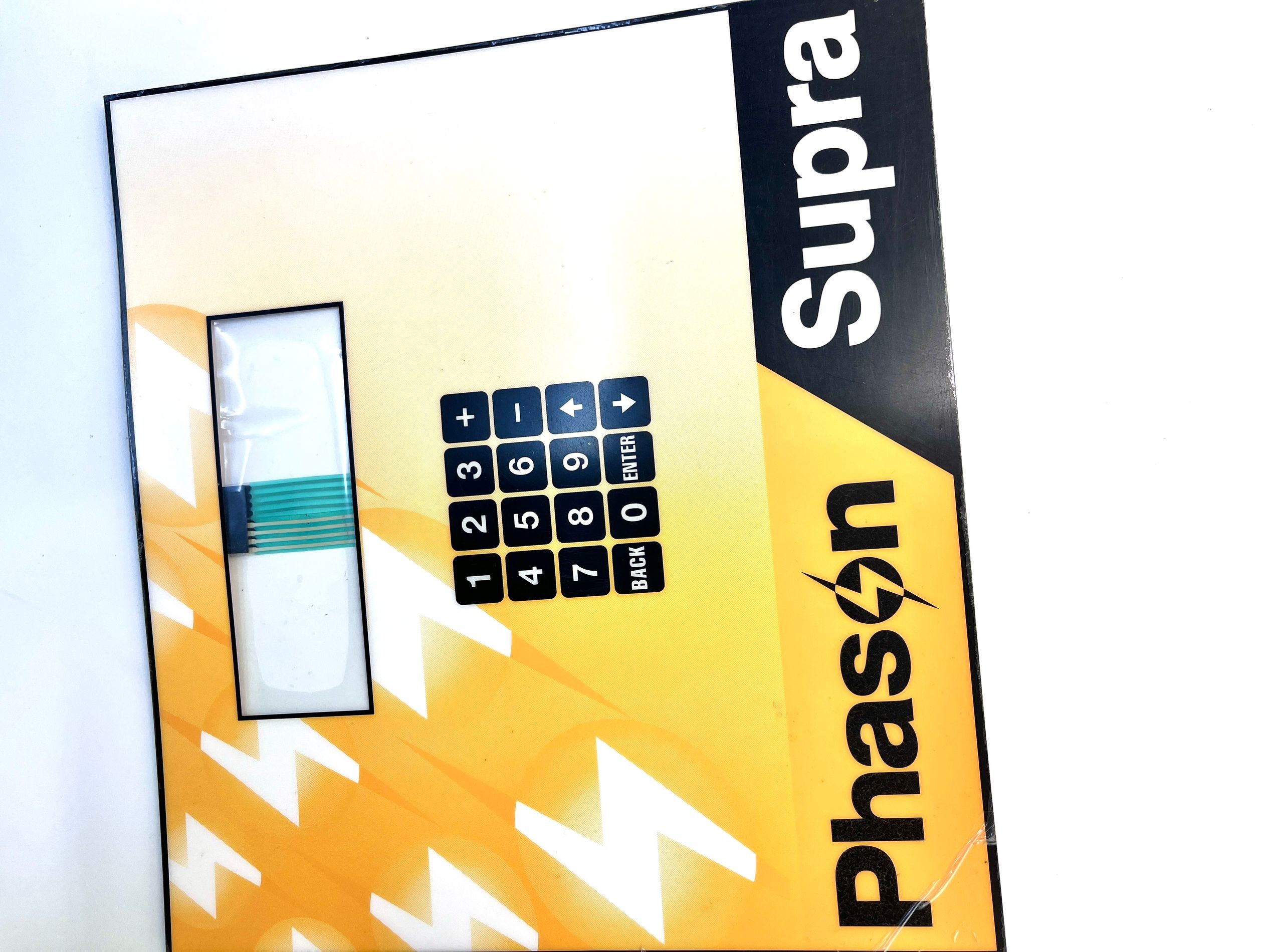

Chuyển đổi bảng điều khiển màng bấm bạc dẫn cho thiết bị viễn thông WIFI

Chuyển đổi bảng điều khiển màng bấm bạc dẫn cho thiết bị viễn thông WIFI

Các đặc điểm chính

• Xây dựng: Được làm từ nhiều lớp, bao gồm một lớp phủ đồ họa, lớp keo và lớp mạch.
• Phản hồi bằng xúc giác: Một số thiết kế cung cấp phản hồi cảm giác để tăng cường tương tác của người dùng.
• Tùy chỉnh: Có thể in với đồ họa tùy chỉnh và nhãn cho các chức năng cụ thể.
• Chất chống nước và chống bụi: Nhiều công tắc màng được thiết kế để chống ẩm và bụi, làm cho chúng phù hợp với môi trường khắc nghiệt.

Ứng dụng

• Điện tử tiêu dùng: Được sử dụng trong điều khiển từ xa, thiết bị và thiết bị cá nhân.
• Thiết bị y tế: Thông thường trong thiết bị đòi hỏi bề mặt dễ làm sạch.
• Thiết bị công nghiệp: Có trong bảng điều khiển cho máy móc và hệ thống tự động hóa.

Ưu điểm

• Thiết kế tiết kiệm không gian: Mỏng hơn các công tắc truyền thống, cho phép các thiết kế thanh lịch.
• Dễ cài đặt: Thông thường đi kèm với hỗ trợ dính để gắn thẳng.
• Độ bền: Chống mài mòn và ít dễ bị hư hỏng so với các công tắc cơ học.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
