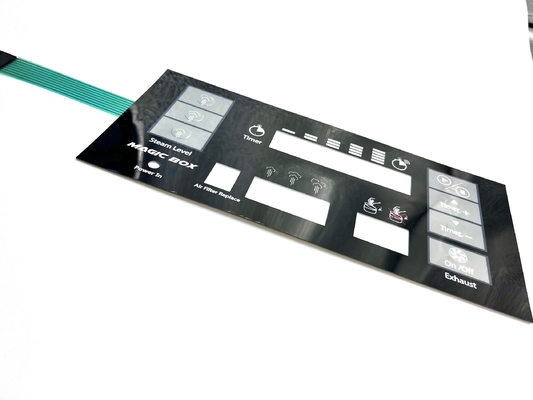

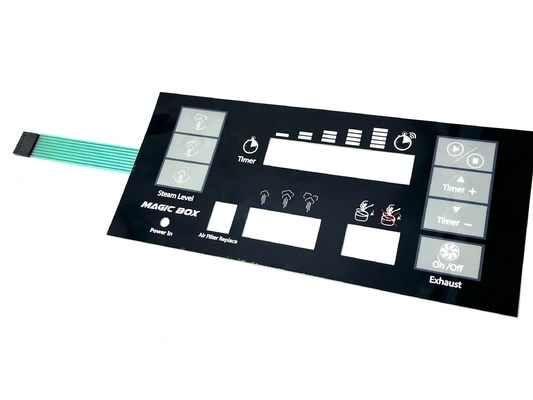

Screen Printing Membrane Switch And Membrane Touch Control Panel Với độ cao 2,54mm

Screen Printing Membrane Switch And Membrane Touch Control Panel Với độ cao 2,54mm

Đặc điểm:

1. Nhạy cảm khi chạm: Chúng đáp ứng với cảm ứng, cho phép tương tác dễ dàng mà không cần các nút cơ học.
2. Thiết kế tùy chỉnh: Hình ảnh và bố cục có thể được điều chỉnh để phù hợp với các ứng dụng cụ thể.
3. Độ bền: Kháng ẩm và bụi, làm cho chúng phù hợp với nhiều môi trường khác nhau.
4. Kích thước nhỏ gọn: Chúng có thể được làm rất mỏng, tiết kiệm không gian trong các thiết bị.
5. Hiệu quả về chi phí: Thông thường giá cả phải chăng hơn so với các công tắc cơ học truyền thống.

Ứng dụng:

• Các thiết bị gia dụng (nồi vi sóng, máy giặt)
• Các thiết bị y tế (máy theo dõi bệnh nhân, máy chẩn đoán)
• Thiết bị công nghiệp (bảng điều khiển máy móc)
• Điện tử tiêu dùng (điện thoại điều khiển từ xa, thiết bị chơi game)

Các ý kiến:

• Phản hồi: Họ có thể thiếu phản hồi cảm giác, mà một số người dùng thích.
• Độ nhạy nhiệt độ: Hiệu suất có thể bị ảnh hưởng bởi nhiệt độ cực đoan.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
