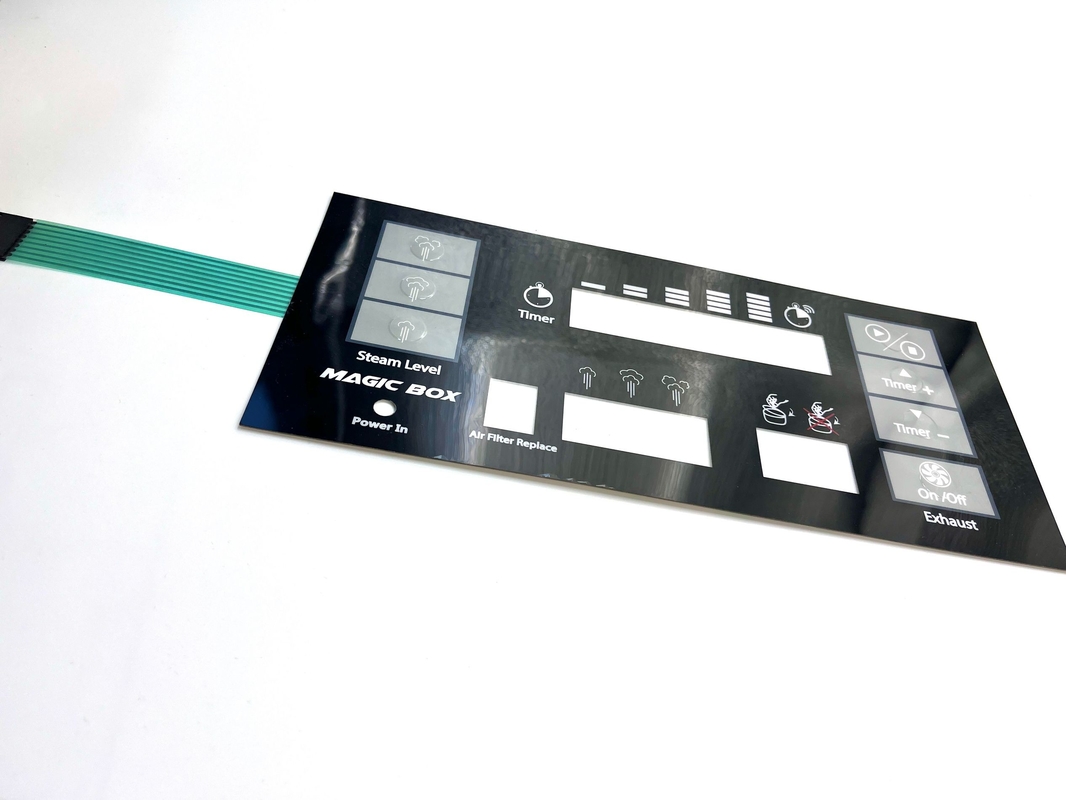

Bảng điều khiển màng ma trận in tự động Bản mẫu linh hoạt nhúng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241203-05 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày để làm mẫu; 10-13 ngày cho hàng lô |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 26000 + chiếc + một tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc yêu cầu khác | Màu sắc: | Pantone, RAL CMYK, RGB hoặc mẫu |
|---|---|---|---|
| Sân kết nối: | 1.0MM,1.25MM,2.54MM hoặc 0.5MM | Dính: | 3M chất kết dính hoặc các chất khác |
| loại nút: | Kim loại snap dome | Phương pháp in: | In ấn màn hình, |
| Loại đèn LED: | 0805.0603 hoặc khác | Loại kết nối: | Đầu nối ZIF |
| Làm nổi bật: | Máy chuyển đổi màng cảm giác ma trận,bàn phím màng cảm ứng ma trận,Chuyển đổi màng cảm giác nhúng |
||
Mô tả sản phẩm
Bảng điều khiển màng ma trận in tự động Bản mẫu linh hoạt nhúng
Các đặc điểm chính
-
Thiết kế linh hoạt:
- Được làm từ các vật liệu như polyimide hoặc PET để linh hoạt hơn.
- Có thể phù hợp với các bề mặt và hình dạng khác nhau.
-
Bàn phím ma trận:
- Sử dụng bố cục ma trận cho các nút để giảm thiểu không gian.
- Mỗi nút có thể được lập trình cho các chức năng cụ thể.
-
Tích hợp hệ thống nhúng:
- Tích hợp các bộ vi điều khiển để xử lý đầu vào.
- Các giao thức liên lạc như I2C hoặc SPI để kết nối với các thiết bị khác.
-
in tự động:
- Có thể bao gồm các cảm biến tích hợp để phát hiện sự tương tác của người dùng.
- Tùy chọn cho hiển thị phản hồi tự động, chẳng hạn như đèn LED hoặc màn hình LCD.
-
Giao diện người dùng:
- Thiết kế trực quan để dễ dàng điều hướng.
- Đồ họa hoặc biểu tượng có thể tùy chỉnh trên màng.
-
Độ bền:
- Chống ẩm, bụi và hao mòn.
- Thích hợp cho nhiều môi trường khác nhau, bao gồm cả môi trường công nghiệp.
Ứng dụng
- Tự động hóa công nghiệp: Được sử dụng trong máy móc để điều khiển các hoạt động.
- Điện tử tiêu dùng: Được tích hợp vào các thiết bị để điều khiển người dùng.
- Thiết bị y tế: Đối với giao diện người dùng trong thiết bị y tế di động.
Các cân nhắc về tạo mẫu
- Sản xuất nguyên mẫu nhanh: Sử dụng in 3D hoặc cắt laser cho các thiết kế ban đầu.
- Kiểm tra: Đảm bảo độ tin cậy thông qua thử nghiệm rộng rãi trong nhiều điều kiện khác nhau.
- Phát triển phần mềm: Tạo firmware cho hệ thống nhúng cho chức năng.
Thông số kỹ thuật chuyển đổi màng:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
|
1 Rất linh hoạt để đúc |
Một loạt các kết thúc bề mặt và độ dày |
|||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly domes,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt điện dẫn polyester để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Về Taida.pdf
Chỉ số hiệu suất chuyển đổi màng:
Tính chất điện
| Điện áp hoạt động | ≤ 50VDC |
| Dòng điện hoạt động | ≤ 100mA |
| kháng tiếp xúc | 0.5 ~ 10Ω |
| Kháng cách nhiệt | ≥ 100MΩ (100VDC) |
| các nền chịu điện áp | 2kDVC |
| thời gian hồi phục | ≤ 6 ms |
| kháng vòng lặp | 50Ω, 150Ω, 350Ω bánh xe thứ ba, hoặc nhu cầu của người dùng được xác định |
| mực cách nhiệt chịu điện áp | 100VDC |
Hành vi cơ khí
| độ tin cậy của tuổi thọ | > 1 triệu lần |
| Di chuyển kín | 0.1 ~ 0.4mm (như cảm ứng) 0.4 ~ 1.0mm |
| Tiêu chuẩn Kin cho lực | 15 ~ 750g lực |
| di cư bột bạc dẫn điện | ở 55 °C, nhiệt độ 90%, sau 56 giờ, cấp độ thứ hai là 10MΩ/50VDC |
| Bạc trực tuyến không bị oxy hóa, không có tạp chất | |
| Nhét chiều rộng đường ≥ 0,3 mm, khoảng thời gian tối thiểu là 0,3 mm, đường burr < 1/3, khoảng cách đường < 1/4 chiều rộng đường | |
| Phân cách chân tiêu chuẩn 2.54 2.50 1.27 1.25mm | |
| các pinout chống cong, d = 10mm Ganggun áp lực cuộn 80 lần đường liên tục. | |
Hiệu suất môi trường
| Nhiệt độ hoạt động | 20 °C ~ + 70 °C |
| nhiệt độ lưu trữ | Nhiệt độ từ -40 °C đến +85 °C 95% ± 5% |
| áp suất khí lớn | 86 ~ 106KPa |
Chỉ số in
| Sai lệch kích thước in ± 0.10mm, ngoại hình bên ngoài không rõ ràng khác biệt biên soạn ± 0.1mm |
| độ lệch màu ± 0,11mm/100mm, mực cách nhiệt bao phủ tất cả Silver Line |
| mực rải rác, viết không hoàn chỉnh |
| Sự khác biệt màu sắc không quá hai |
| không được nếp nhăn, cởi sơn |
| Rửa cửa sổ trong suốt, màu sắc đồng đều, không có vết trầy xước, lỗ chân, tạp chất. |
Dịch vụ của chúng tôi:
1 Trả lời yêu cầu của bạn trong vòng 24 giờ làm việc
2 thiết kế tùy chỉnh có sẵn, OEM và ODM được chào đón
3 Nhân viên có kinh nghiệm trả lời tất cả các câu hỏi của bạn bằng tiếng Anh chuyên nghiệp và thông thạo
4 Giải pháp độc quyền và độc đáo có thể được cung cấp cho khách hàng của chúng tôi bởi kỹ sư và nhân viên được đào tạo tốt và chuyên nghiệp của chúng tôi
5 Dịch vụ tốt, chất lượng cao, kiểm tra tất cả hàng hóa và thời gian giao hàng ngắn

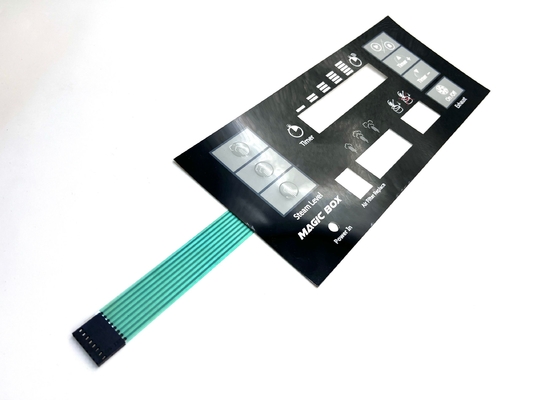

Thêm hình ảnh:
