Chứng nhận UL Bàn phím màng dựa trên hai nút cho mô-đun điều khiển điện
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241130-16 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày để làm mẫu; 10-13 ngày cho hàng lô |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 13000 + chiếc + một tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc yêu cầu khác | Màu sắc: | Pantone, RAL CMYK, RGB hoặc mẫu |
|---|---|---|---|
| Sân kết nối: | 2,54MM hoặc loại khác | Dính: | 3M chất kết dính hoặc các chất khác |
| tùy chọn mạch: | Cáp ruy băng mềm FFC | Tổng độ dày: | 0,8mm-1,5mm |
| màu đèn LED: | Màu xanh, trắng, đỏ hoặc yêu cầu khác | Loại đèn LED: | 0603or0805 |
| Cửa sổ LED: | Màu trắng bán trong suốt hoặc trong suốt | Hình dạng: | thiết kế tùy chỉnh |
| Làm nổi bật: | Chuyển đổi màng đèn hậu chiếu chứng nhận,Chuyển đổi màng đèn nền chứng nhận,Chuyển đổi niêm mờ hai nút |
||
Mô tả sản phẩm
Chứng nhận UL Bàn phím màng dựa trên hai nút cho mô-đun điều khiển điện
Tổng quan về bàn phím màng
Bàn phím màng là một loại thiết bị đầu vào bao gồm một màng mềm mại, mỏng với đồ họa in hoặc nổi bật.,thấp, và dễ làm sạch.
Các đặc điểm chính
-
Xây dựng:
- Lớp: Thông thường bao gồm ba lớp: một lớp phủ đồ họa trên cùng, một lớp cách xa và một lớp dưới cùng với các dấu vết dẫn điện.
- Vật liệu: Thường được làm từ polyester hoặc polycarbonate, cung cấp tính linh hoạt và độ bền.
-
Các tùy chọn thiết kế:
- Đồ họa và bố cục tùy chỉnh để phù hợp với các ứng dụng cụ thể.
- Các tùy chọn cho phản hồi cảm giác hoặc thiết kế không cảm giác.
-
Độ bền:
- Chống bụi, ẩm và hóa chất, làm cho chúng phù hợp với môi trường khắc nghiệt.
- Tuổi thọ dài với mức độ mòn tối thiểu từ việc sử dụng thường xuyên.
-
Dễ sử dụng:
- Giao diện đơn giản và trực quan với các chức năng được dán nhãn rõ ràng.
- Có thể được thiết kế cho ánh sáng hậu để tăng khả năng nhìn trong điều kiện ánh sáng yếu.
-
Cài đặt:
- Dễ lắp đặt trên các bề mặt khác nhau, thường sử dụng hỗ trợ dính.
- Đèn và không gian hiệu quả.
Ứng dụng
- Điện tử tiêu dùng: Máy điều khiển từ xa, thiết bị và thiết bị.
- Thiết bị công nghiệp: Bảng điều khiển, giao diện máy móc và hệ thống tự động hóa.
- Thiết bị y tế: Giao diện người dùng cho thiết bị chẩn đoán và giám sát.
Ưu điểm
- Hiệu quả về chi phí: Nói chung rẻ hơn so với các công tắc cơ học.
- Thiết kế linh hoạt: Có thể được điều chỉnh cho nhu cầu và thương hiệu cụ thể của người dùng.
- Kết hợp liền mạch: Phù hợp tốt vào các thiết bị nhỏ gọn mà không thêm khối lượng.
Các cân nhắc
- Đảm bảo thiết kế mạch phù hợp để tránh các vấn đề về tính dẫn điện và khả năng phản hồi.
- Kiểm tra các yếu tố môi trường như nhiệt độ và độ ẩm là điều cần thiết để có độ tin cậy trong các ứng dụng cụ thể.
Thông số kỹ thuật chuyển đổi màng:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
|
1 Rất linh hoạt để đúc |
Một loạt các kết thúc bề mặt và độ dày |
|||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly domes,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt điện dẫn polyester để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Chỉ số hiệu suất chuyển đổi màng:
Tính chất điện
| Điện áp hoạt động | ≤ 50VDC |
| Dòng điện hoạt động | ≤ 100mA |
| kháng tiếp xúc | 0.5 ~ 10Ω |
| Kháng cách nhiệt | ≥ 100MΩ (100VDC) |
| các nền chịu điện áp | 2kDVC |
| thời gian hồi phục | ≤ 6 ms |
| kháng vòng lặp | 50Ω, 150Ω, 350Ω bánh xe thứ ba, hoặc nhu cầu của người dùng được xác định |
| mực cách nhiệt chịu điện áp | 100VDC |
Hành vi cơ khí
| độ tin cậy của tuổi thọ | > 1 triệu lần |
| Di chuyển kín | 0.1 ~ 0.4mm (như cảm ứng) 0.4 ~ 1.0mm |
| Tiêu chuẩn Kin cho lực | 15 ~ 750g lực |
| di cư bột bạc dẫn điện | ở 55 °C, nhiệt độ 90%, sau 56 giờ, cấp độ thứ hai là 10MΩ/50VDC |
| Bạc trực tuyến không bị oxy hóa, không có tạp chất | |
| Nhét chiều rộng đường ≥ 0,3 mm, khoảng thời gian tối thiểu là 0,3 mm, đường burr < 1/3, khoảng cách đường < 1/4 chiều rộng đường | |
| Phân cách chân tiêu chuẩn 2.54 2.50 1.27 1.25mm | |
| các pinout chống cong, d = 10mm Ganggun áp lực cuộn 80 lần đường liên tục. | |
Hiệu suất môi trường
| Nhiệt độ hoạt động | 20 °C ~ + 70 °C |
| nhiệt độ lưu trữ | Nhiệt độ từ -40 °C đến +85 °C 95% ± 5% |
| áp suất khí lớn | 86 ~ 106KPa |
Chỉ số in
| Sai lệch kích thước in ± 0.10mm, ngoại hình bên ngoài không rõ ràng khác biệt biên soạn ± 0.1mm |
| độ lệch màu ± 0,11mm/100mm, mực cách nhiệt bao phủ tất cả Silver Line |
| mực rải rác, viết không hoàn chỉnh |
| Sự khác biệt màu sắc không quá hai |
| không được nếp nhăn, cởi sơn |
| Rửa cửa sổ trong suốt, màu sắc đồng đều, không có vết trầy xước, lỗ chân, tạp chất. |

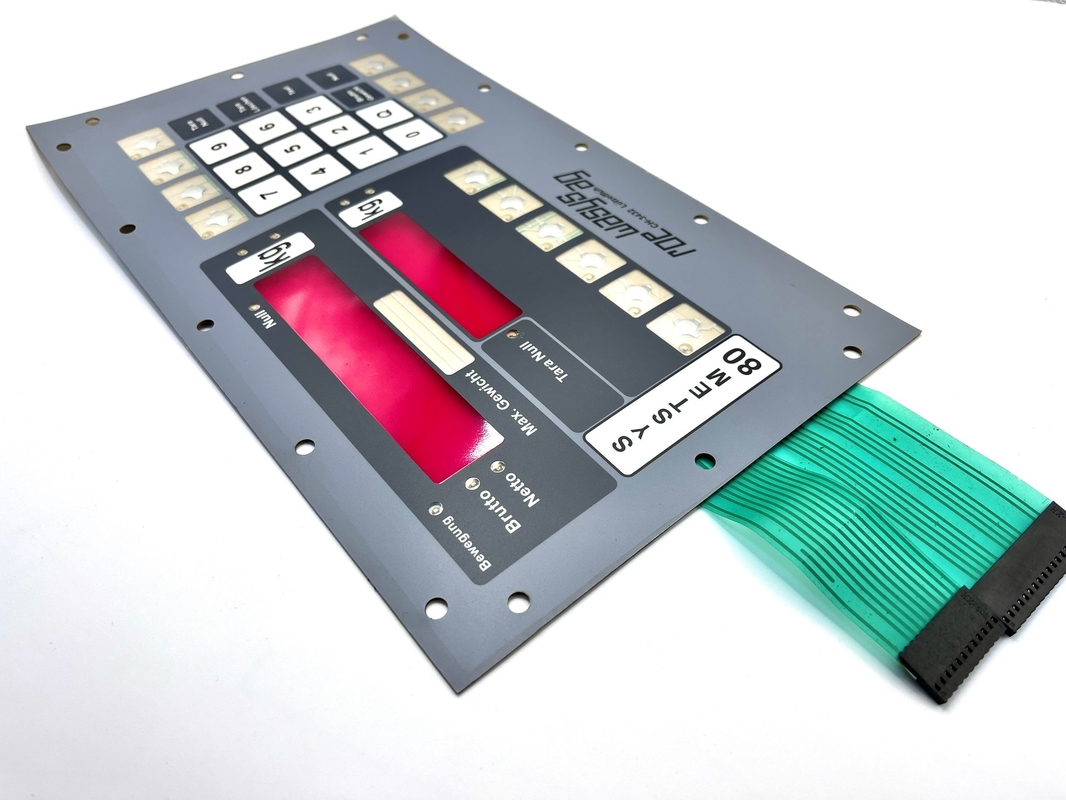

Thêm hình ảnh:
