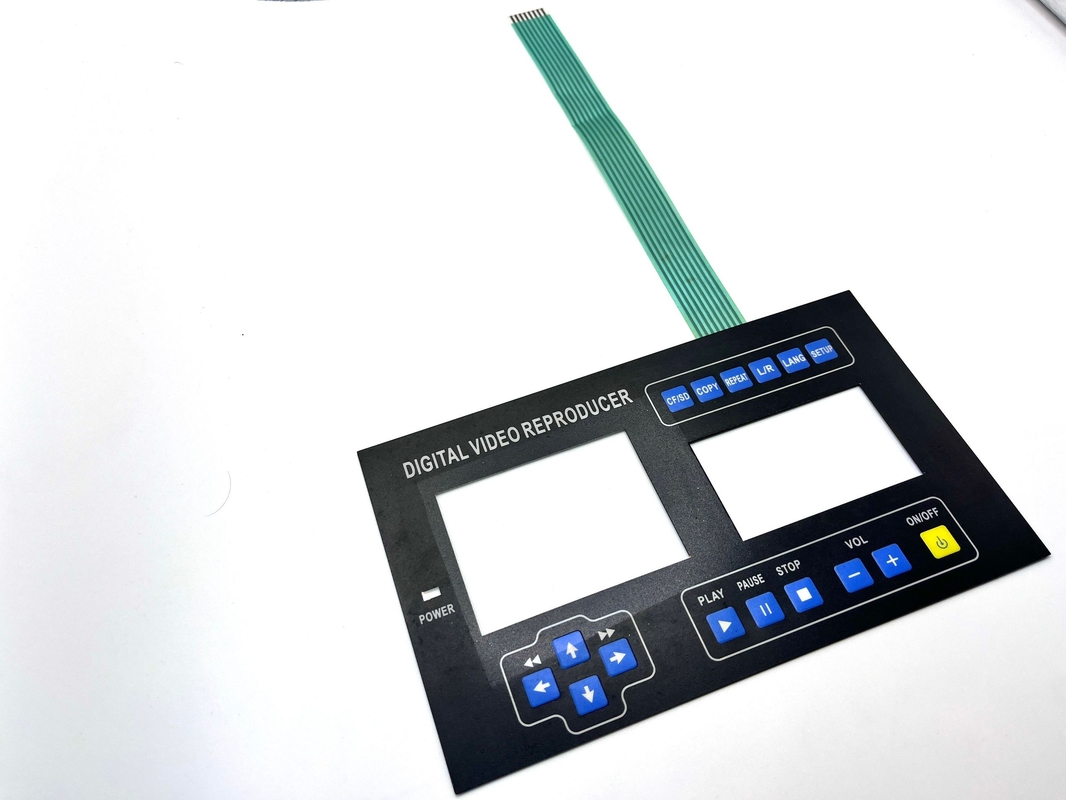

Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây

Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây

Thông tin chi tiết sản phẩm:

Nguồn gốc: Đông Quan của Trung Quốc
Hàng hiệu: Taida
Chứng nhận: ISO9001,SGS,ROHS,REACH,UL
Số mô hình: 20241128-04

Thanh toán:

Số lượng đặt hàng tối thiểu: 200 bộ
Giá bán: communication
chi tiết đóng gói: Túi PE đầu tiên và Bọt trong Thùng Carton, v.v.
Thời gian giao hàng: 4-5 ngày đối với việc làm mẫu; 10-15 ngày đối với hàng loạt
Điều khoản thanh toán: Công Đoàn Phương Tây, T/T, Paypal
Khả năng cung cấp: 28000 + chiếc + một tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Vật liệu: Polyester hoặc Polycarbonate hoặc những loại khác Màu sắc: Pantone, RAL CMYK, RGB hoặc mẫu
Sân kết nối: 2,54MM hoặc loại khác Dính: Chất kết dính 3M hoặc các loại khác
loại nút: Mái vòm đa năng tùy chọn LCD: Cửa sổ trong suốt
Làm nổi bật:

Chuyển đổi màng LCD mái vòm

,

Chuyển đổi cảm ứng màng mái vòm

,

Chuyển đổi màng lcd không dây

Mô tả sản phẩm


Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây

Cần có vật liệu

  1. Vật liệu chuyển đổi màng: Thông thường được làm bằng polyester hoặc polycarbonate.
  2. Chất dính: Để gắn các lớp.
  3. Mực hoặc phim dẫn điện: Đối với các đường mạch.
  4. Lớp phân cách: Để ngăn chặn kích hoạt vô tình các nút.
  5. Vật liệu hỗ trợ: Để cung cấp sự ổn định.
  6. Máy vi điều khiển: Tùy chọn, để kết nối với bàn phím.

Các bước thiết kế

  1. Thiết kế bố cục:

    • Sử dụng phần mềm như Fritzing hoặc Eagle để thiết kế bố cục.
    • Quyết định số lượng các phím và sự sắp xếp của chúng (ví dụ: bố trí lưới).

  2. Thiết kế mạch:

    • Tạo một sơ đồ cho các đường dẫn.
    • Đảm bảo rằng mỗi lần nhấn phím hoàn thành một mạch.

  3. In các lớp:

    • in thiết kế trên vật liệu màng.
    • Sử dụng mực dẫn cho đường mạch.

  4. Lắp ráp bàn phím:

    • Lớp các tài liệu in: lớp trên cùng (đồ họa), lớp khoảng cách và lớp dưới cùng ( mạch).
    • Sử dụng chất kết dính để gắn các lớp lại với nhau.

  5. Kiểm tra:

    • Kết nối bàn phím với một bộ điều khiển vi mô để kiểm tra chức năng.
    • Kiểm tra các kích hoạt vô tình và đảm bảo tất cả các phím hoạt động như dự định.

Mẹo tạo mẫu

  • Sử dụng một bộ vi điều khiển đơn giản như Arduino để thử nghiệm ban đầu.
  • Xem xét sử dụng một công cụ phần mềm để lập trình bộ vi điều khiển để nhận dạng đầu vào.
  • Thử nghiệm với các bố cục và kích thước nút khác nhau cho ergonomics.



Mô tả sản phẩm:

Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt
Polyester Polycarbonate

1 Rất linh hoạt để đúc
2 Chống hóa chất cao
3 Sức bền tốt hơn
Để sử dụng bên trong và bên ngoài

Một loạt các kết thúc bề mặt và độ dày
2 Hiệu quả hơn về chi phí
3 Để sử dụng bên trong và bên ngoài
4 nhiều nhãn Lexan chọn
Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác
Đồ đúc trên chân đệm Bọc đệm Bọc đinh gối Đèn mờ
Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị
In màu cửa sổ như đỏ, đen và như vậy Cửa sổ kết thúc trong suốt
Chìa khóa
Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly domes,Cúp kim loại với đường kính và áp suất khác nhau Các phím không chạm: điểm bạc in trên mạch
Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác
EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED
Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn
Cáp bạc dẫn điện in màn hình Cáp bọc đồng / Polyimide hoặc FPC Cáp PCB
Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam
Vệ chắn--- Đối với chức năng bảo vệ
Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt điện dẫn polyester để bảo vệ
Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ.
Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA
Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL
Độ khoan dung tiêu chuẩn:+/- 0,2MM




 Về Taida.pdf



Cấu trúc bàn phím màng thông thường chọn:


Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây 0






Thêm thêm hình ảnh:

Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây 1Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây 2Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây 3



Tính chất điện:
1, điện áp hoạt động: ≤ 50VDC
2, dòng điện hoạt động: ≤ 100mA
3 Kháng tiếp xúc: 0,5 ~ 5Ω
4 Chống cách nhiệt: ≥ 100MΩ (100VDC)
5, điện áp nền: 2kDVC
6, thời gian mùa xuân: ≤ 6 ms
7, kháng vòng lặp: 60Ω
8, điện áp mực cách nhiệt: 100VDC


Dịch vụ của chúng tôi:
1 Trả lời yêu cầu của bạn trong vòng 24 giờ làm việc

2 thiết kế tùy chỉnh có sẵn, OEM và ODM được chào đón

3 Nhân viên có kinh nghiệm trả lời tất cả các câu hỏi của bạn bằng tiếng Anh chuyên nghiệp và thông thạo

4 Giải pháp độc quyền và độc đáo có thể được cung cấp cho khách hàng của chúng tôi bởi kỹ sư và nhân viên được đào tạo tốt và chuyên nghiệp của chúng tôi

5 Dịch vụ tốt, chất lượng cao, kiểm tra tất cả hàng hóa và thời gian giao hàng ngắn

6 chúng tôi có thể làm bất kỳ hình dạng, kích thước, màu sắc, công nghệ như nút, LED gắn, cảm biến gắn, v.v. dựa trên yêu cầu của bạn

7 Trước khi hàng hóa hàng loạt, chúng tôi sẽ cung cấp mẫu cho bạn chấp thuận, trước khi kiểm tra, chúng tôi sẽ thiết kế các tác phẩm nghệ thuật cho bạn xác nhận đầu tiên,cả hai của họ là để giảm chi phí trong hàng hóa hàng loạt cho bạn


FAQ:

Q1. Điều khoản đóng gói của bạn là gì?
A: Nói chung, chúng tôi đóng gói hàng hóa của chúng tôi trong hộp trắng trung tính và hộp hộp màu nâu. Nếu bạn đã đăng ký bằng sáng chế hợp pháp, chúng tôi có thể đóng gói hàng hóa trong hộp thương hiệu của bạn sau khi nhận được thư ủy quyền của bạn.

Q2. Điều khoản thanh toán của bạn là gì?
A: T / T 50% tiền gửi, và 50% trước khi giao hàng. Chúng tôi sẽ cho bạn thấy hình ảnh của các sản phẩm và gói trước khi bạn trả số dư.

Q3. Điều khoản giao hàng của bạn là gì?
A: EXW, FOB,

Q4. Thời gian giao hàng của anh thế nào?
A: Nói chung, sẽ mất 10 đến 15 ngày sau khi nhận được thanh toán trước.
về các mặt hàng và số lượng đặt hàng của bạn.

Q5. Bạn có thể sản xuất theo các mẫu?
A: Vâng, chúng tôi có thể sản xuất theo mẫu hoặc bản vẽ kỹ thuật của bạn. Chúng tôi có thể xây dựng khuôn và thiết bị.

Q6. chính sách mẫu của bạn là gì?
A: Chúng tôi có thể cung cấp mẫu nếu chúng tôi có sẵn các bộ phận trong kho, nhưng khách hàng phải trả chi phí mẫu và
chi phí vận chuyển.

Bạn có kiểm tra tất cả hàng hóa của mình trước khi giao hàng không?
A: Có, chúng tôi có 100% thử nghiệm trước khi giao hàng

Q8: Làm thế nào để bạn làm cho kinh doanh của chúng tôi lâu dài và mối quan hệ tốt?
A:1. Chúng tôi giữ chất lượng tốt và giá cả cạnh tranh để đảm bảo khách hàng của chúng tôi được hưởng lợi;
2Chúng tôi tôn trọng mọi khách hàng như bạn của chúng tôi và chúng tôi chân thành kinh doanh và kết bạn với họ, bất kể họ đến từ đâu.


Từ khóa:

Chuyển đổi màng công nghiệp

Công tắc cảm ứng màng

Bảng phím màng

Muốn biết thêm chi tiết về sản phẩm này
Velvet Texture Membrane Keypad Prototype Dome External Adhesive Cho Không dây bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
