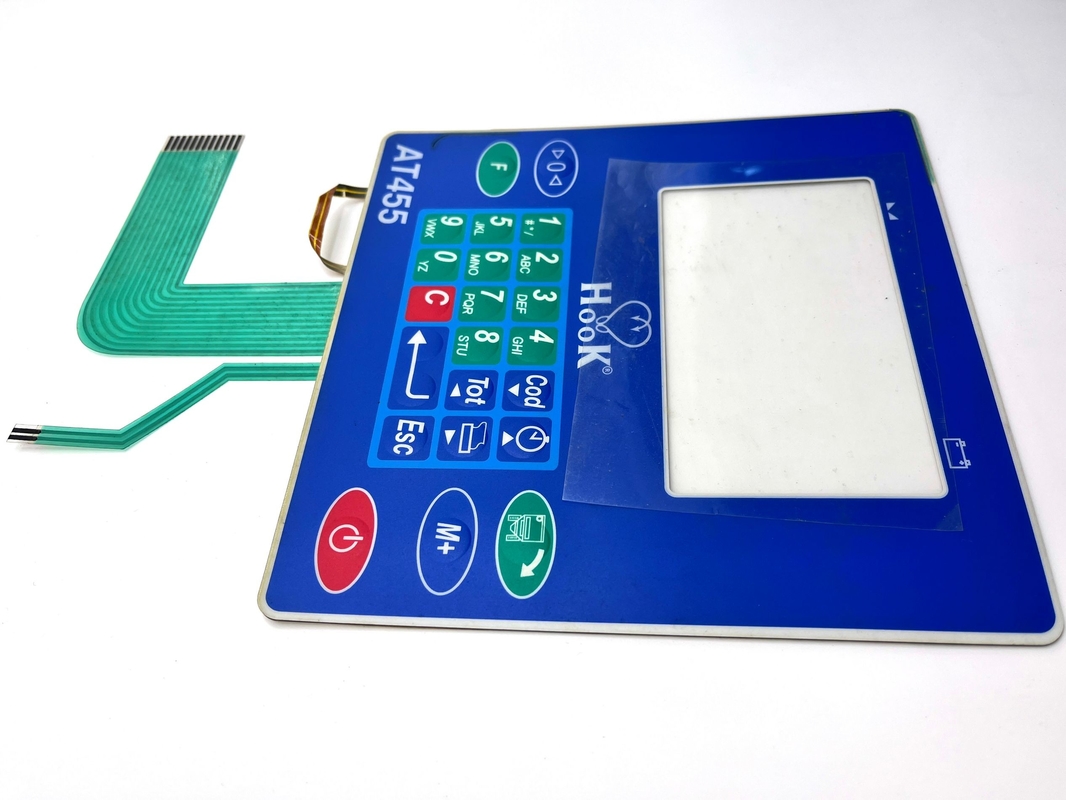

In màn hình Bảng phím màng tùy chỉnh Vòng điện dẫn bạc Với độ cao 1,25mm

In màn hình Bảng phím màng tùy chỉnh Vòng điện dẫn bạc Với độ cao 1,25mm

Tạo một bàn phím màng tùy chỉnh bao gồm một số bước, từ việc chọn các thành phần đến lắp ráp và lập trình.

1.Chọn các thành phần

• Chuyển đổi màng:Chọn loại công tắc màng mà bạn muốn (nhấp, không chạm, v.v.).
• PCB (bảng mạch in):Bạn có thể cần một PCB tùy chỉnh hoặc một sản phẩm được chế tạo sẵn phù hợp với thiết kế của bạn.
• Máy vi điều khiển:Chọn một bộ vi điều khiển có thể giao tiếp với các công tắc của bạn (ví dụ: ATmega32u4 cho USB).
• Thiết kế Keycap:Quyết định phong cách, hình dạng và vật liệu của nắp chìa khóa.

2.Thiết kế bố cục

• Sử dụng phần mềm như KiCad hoặc Eagle để tạo ra một sơ đồ và thiết kế bố cục cho PCB của bạn.
• Lập kế hoạch sắp xếp các phím dựa trên nhu cầu sử dụng của bạn (QWERTY, Dvorak, v.v.).

3.Sản xuất PCB

• Khi thiết kế của bạn hoàn thành, hãy gửi nó đến nhà sản xuất PCB để sản xuất.

4.Tạo lớp màng

• Bạn có thể mua một màng sẵn hoặc có một tùy chỉnh được thực hiện.

5.Lắp ráp bàn phím

• Đặt các công tắctrên PCB.
• Thêm lớp màngĐảm bảo nó phù hợp với các công tắc.
• Kết nối microcontrollerđến các công tắc và PCB.

6.Lập trình

• Sử dụng firmware như QMK hoặc TMK để lập trình bàn phím của bạn. Điều này cho phép bạn tùy chỉnh các chức năng chính, macro và ánh sáng nền.

7.Kiểm tra

• Kiểm tra từng phím về chức năng và đảm bảo mọi thứ hoạt động như dự định.
• Trình chỉnh bất kỳ vấn đề nào phát sinh trong quá trình thử nghiệm.

8.Hoàn thành và đóng gói

• Một khi mọi thứ đã hoạt động, bạn có thể nhúng bàn phím vào một vỏ do bạn chọn, thêm thẩm mỹ và bảo vệ.

Những điều cần xem xét

• Đèn hậu:Nếu bạn muốn có ánh sáng nền, hãy đảm bảo thiết kế của bạn hỗ trợ nó.
• Công nghệ:Hãy xem xét chiều cao và góc độ cho sự thoải mái đánh máy tối ưu.
• Tùy chỉnh:Hãy nghĩ về các thiết kế nắp phím tùy chỉnh hoặc đồ họa in trên màng.

Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu sắc LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Về Taida.pdf

Chỉ số sản phẩm:

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
