Ứng dụng

• Kiểm soát công nghiệp: Được sử dụng trong các bảng điều khiển cho máy móc và thiết bị.
• Ô tô: Được tìm thấy trong bảng điều khiển và hệ thống điều khiển trong xe.
• Điện tử tiêu dùng: Được sử dụng trong điều khiển từ xa, lò vi sóng và các thiết bị gia dụng khác.
• Thiết bị y tế: Thường xảy ra trong các thiết bị mà sự sạch sẽ và dễ sử dụng là rất quan trọng.

Các đặc điểm chính

1. Dễ lau: Bề mặt mịn có thể dễ dàng lau sạch, làm cho nó lý tưởng cho môi trường đòi hỏi vệ sinh.

2. Hoạt động yên tĩnh: Các nút màng hoạt động âm thầm, có thể có lợi trong môi trường có tiếng ồn là một mối quan tâm.

3. Mỏng và nhẹ: Các tấm màng thường mỏng hơn nhiều so với các nút cơ học, làm cho chúng phù hợp với các thiết kế nhỏ gọn.

4. Thiết kế kín: Chúng thường được thiết kế để niêm phong chống bụi và ẩm, giúp cải thiện độ bền và độ tin cậy.

5. Có thể tùy chỉnh: Hình ảnh và bố cục nút có thể dễ dàng được tùy chỉnh cho các ứng dụng cụ thể, cho phép thiết kế độc đáo.

Ưu điểm

• Dễ sử dụng: Thiết kế trực quan có thể cải thiện trải nghiệm người dùng.
• Hiệu quả về chi phí: Nói chung là rẻ hơn để sản xuất so với các công tắc cơ học truyền thống.
• Dễ sử dụng: Có thể được sử dụng trong một loạt các ứng dụng do tính chất tùy chỉnh của chúng.

Các cân nhắc

Khi thiết kế hoặc chọn một bảng điều khiển nút màng, hãy xem xét các yếu tố như:

• Thông số kỹ thuật điện: Đảm bảo tương thích với các thành phần điện tử đang được sử dụng.
• Độ bền: Đảm bảo các vật liệu phù hợp với môi trường dự định.
• Phản hồi của người dùng: Quyết định liệu phản hồi cảm giác có cần thiết không, vì nhiều nút màng không cung cấp điều này.


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Về Taida.pdf

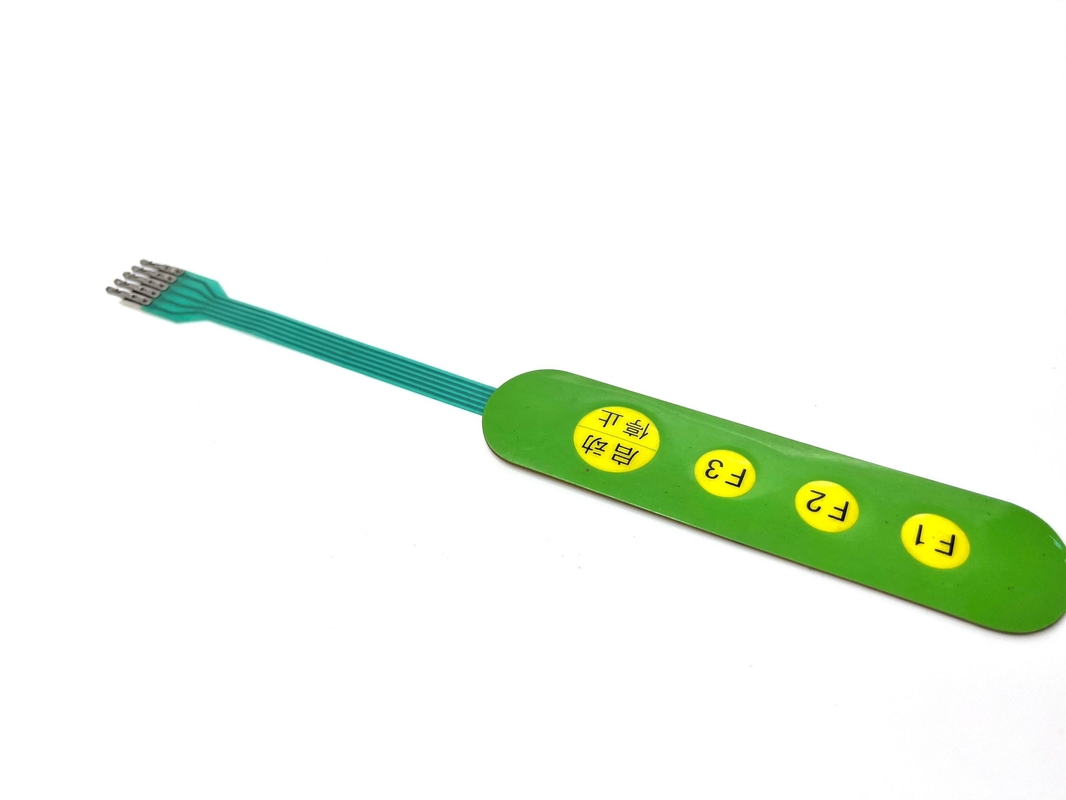

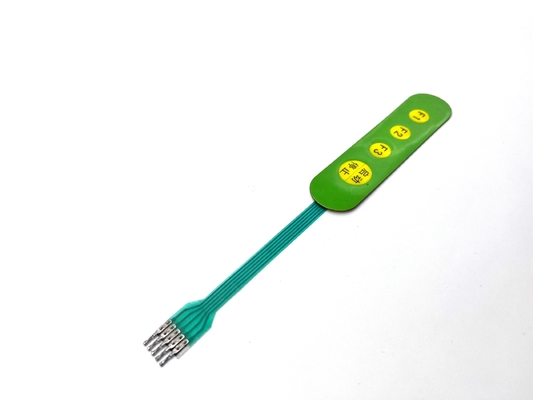

Nhiều hình ảnh cho thấy:



Ứng dụng:


Chuyển mạch màng được sử dụng trong nhiều ứng dụng khác nhau trên các ngành công nghiệp khác nhau.

Điện tử tiêu dùng:
Máy điều khiển từ xa hệ thống truyền hình, âm thanh và giải trí gia đình
Các thiết bị gia dụng như lò vi sóng, lò nướng và máy giặt
Thermostat và HVAC bảng điều khiển
Bộ điều khiển trò chơi và phụ kiện thiết bị di động
Thiết bị công nghiệp và thương mại:
Bảng điều khiển cho máy móc công nghiệp, hệ thống tự động hóa và thiết bị nhà máy
Thiết bị y tế và thiết bị chẩn đoán
Thiết bị đo và thiết bị đo
Thiết bị ngoài trời và hàng hải (ví dụ: hệ thống điều hướng hàng hải, công cụ điện ngoài trời)


Về ShenZhen TaiDa Menbrane Switch CO., LTD

Taida là một chuyên gia OEM chuyên thiết kế và sản xuất các công tắc màng,với với hơn 15 năm kinh nghiệm tại Shenzhen của Trung Quốc được sử dụng rộng rãi trong công nghiệpChúng tôi có hơn 500 khách hàng khác nhau và hầu hết khách hàng của chúng tôi đến từ Mỹ, EU, Anh, Trung Đông và các quốc gia nổi tiếng khác trên toàn thế giới.Taida có thể cung cấp các loại chuyển đổi màng khác nhau dựa trên yêu cầu của mỗi khách hàng..

Sức mạnh của nhà máy:

Khu vực nhà máy: Hơn 2000 mét vuông
Nhân viên:> 70

QC/QA
20% nhân viên là nhân viên QC/QA, chất lượng được đảm bảo

Phòng vận chuyển
Khả năng truyền tải năng lượng để đảm bảo độ chính xác và tốc độ vận chuyển

R&D
Cải thiện chất lượng liên tục, hỗ trợ kỹ thuật chuyên nghiệp và thiết kế mới nhất
Từ bộ phận R & D của chúng tôi cho khách hàng yêu cầu hoặc mẫu

Sản xuất
Năng suất mạnh mẽ và quy trình sản xuất thống nhất để đảm bảo thời gian giao hàng nhanh nhất.
