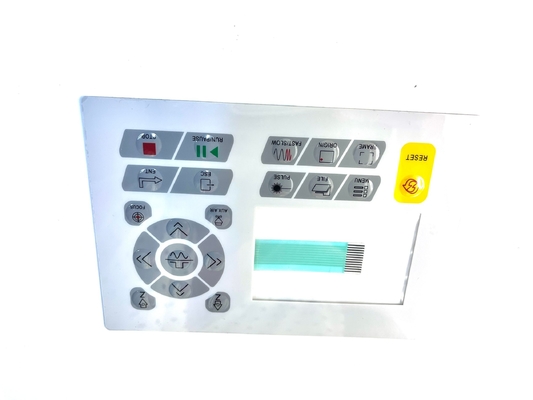

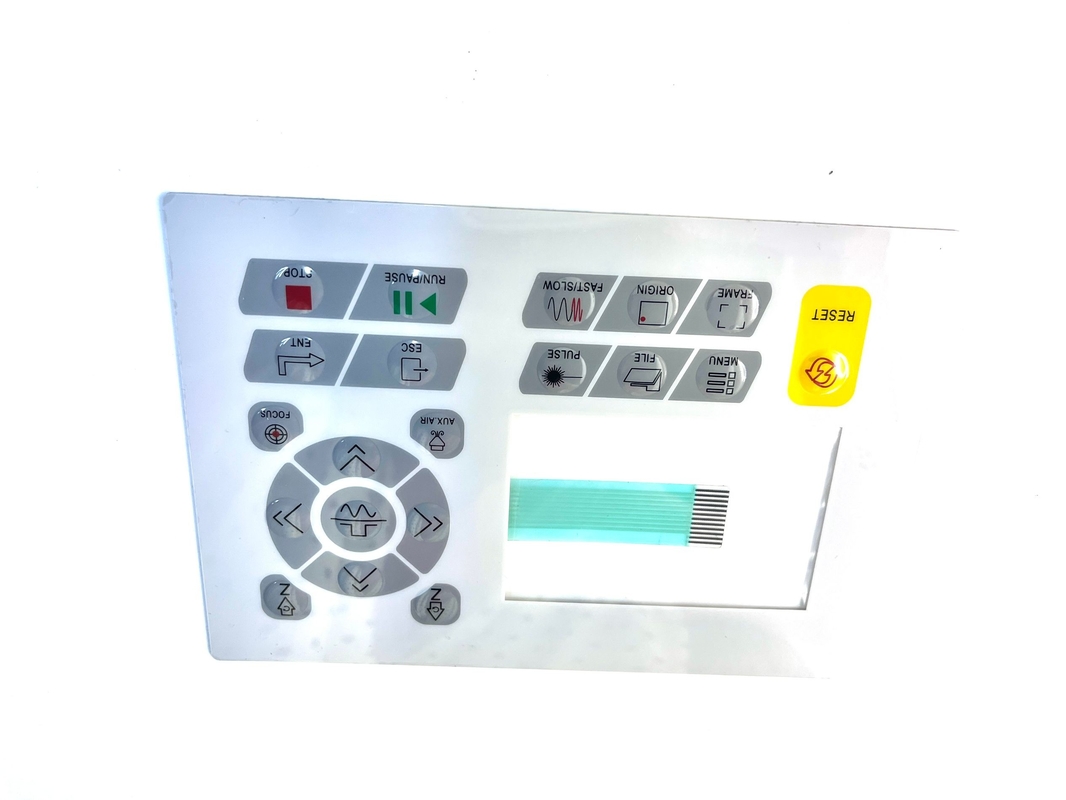

Bức in màn hình bề mặt đính động chuyển đổi mạch dẫn bạc với pitch 2,54mm

Màn hình in bề mặt đính động chuyển đổi Bạc dẫn mạch với pitch 2.54mm

Các cân nhắc

• Lực kích hoạt: Chọn một công tắc với lực kích hoạt phù hợp cho ứng dụng của bạn để đảm bảo sự thoải mái của người dùng.
• Tuổi thọ: Kiểm tra tuổi thọ được chỉ định (thường là theo chu kỳ) để đảm bảo tuổi thọ dựa trên việc sử dụng dự kiến.
• Phương pháp gắn: Đảm bảo tương thích với thiết kế PCB của bạn, bao gồm bố trí pad và kỹ thuật hàn.

Đặc điểm

• Hình ảnh thấp: Nhiều công tắc cảm ứng là thấp, làm cho chúng phù hợp với các thiết bị mỏng như điện thoại thông minh và thiết bị đeo.
• Nhiều cấu hình: Có sẵn trong các kích thước khác nhau, lực kích hoạt và cấu hình chân để phù hợp với các ứng dụng khác nhau.
• Thiết kế nhỏ gọn: Chúng được thiết kế để được gắn trực tiếp lên bề mặt của một bảng mạch in (PCB), tiết kiệm không gian trong bố cục chặt chẽ.
• Phản hồi bằng xúc giác: Các công tắc này tạo ra một cú nhấp hoặc kháng cự đáng chú ý khi nhấn, cung cấp cho người dùng phản hồi vật lý rằng công tắc đã được kích hoạt.

Ứng dụng

• Điện tử tiêu dùng: Được sử dụng trong điều khiển từ xa, bàn phím và thiết bị cầm tay.
• Thiết bị công nghiệp: Thường được tìm thấy trong bảng điều khiển và máy móc cho đầu vào của người vận hành.
• Thiết bị y tế: Được sử dụng trong thiết bị y tế di động để dễ sử dụng.

Mẹo lựa chọn

• Kích thước và hình dạng: Xem xét kích thước vật lý và cách chúng phù hợp với thiết kế thiết bị của bạn.
• Các yếu tố môi trường: Hãy tìm các công tắc có chỉ số phù hợp về bụi, độ ẩm và nhiệt độ nếu cần thiết.
• Đánh giá điện: Kiểm tra điện áp và hiện tại xếp hạng để phù hợp với các yêu cầu mạch của bạn.

Về Taida.pdf

Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Điện áp hoạt động: 35V DC

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn
