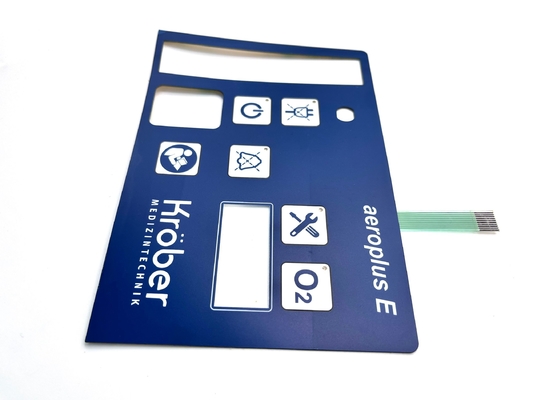

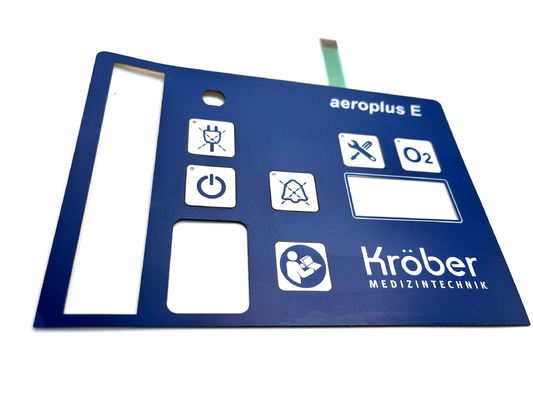

Chuyển đổi màng quang công nghiệp được niêm phong bằng ma trận với đèn LED nhúng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241119-20 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày đối với việc làm mẫu; 10-15 ngày đối với hàng loạt |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 21000 +pcs +a Tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc những loại khác | Màu sắc: | Pantone, RAL CMYK, RGB hoặc mẫu |
|---|---|---|---|
| Sân kết nối: | 1.0MM, 1.25MM, 2,54MM, hoặc 0,5MM | Dính: | 3M467 200MP keo hoặc các chất khác |
| loại nút: | mái vòm kim loại | Loại đèn LED: | 0603or0805 |
| Làm nổi bật: | Trình chuyển đổi màng matrix LCD,công tắc cảm ứng màng ma trận,Chuyển đổi màng lcd kín |
||
Mô tả sản phẩm
Chuyển đổi màng quang công nghiệp được niêm phong bằng ma trận với đèn LED nhúng
Cần có vật liệu
- Máy vi điều khiển (không cần thiết)Ví dụ như một Arduino hoặc Raspberry Pi để thử nghiệm.
- Sợi: Để kết nối công tắc với mạch.
- Gãi/Chèn: Để cắt vật liệu.
- Máy đo đa chiều: Để kiểm tra kết nối.
- Mực hoặc băng dẫn điện: Bạn có thể sử dụng mực bạc dẫn điện hoặc băng đồng dính.
- Lớp không dẫn điện: Một tấm nhựa linh hoạt hoặc phim mylar.
- Chất dính: băng dán hai mặt hoặc phun keo.
- Giấy biểu đồ hoặc phần mềm thiết kế: Để thiết kế bố trí chuyển đổi của bạn.
Mẹo
- Thử nghiệm: Hãy thử các thiết kế và vật liệu khác nhau để xem điều gì phù hợp nhất với ứng dụng của bạn.
- Pháo hàn: Nếu thiết kế của bạn cho phép, kết nối hàn có thể đáng tin cậy hơn so với sử dụng băng.
- Tăng quy mô: Bạn có thể tạo các công tắc lớn hơn hoặc phức tạp hơn bằng cách sử dụng các nguyên tắc cơ bản tương tự.
Các bước để tạo ra một bộ chuyển đổi màng
1.Thiết kế bố cục
- Sử dụng giấy biểu đồ hoặc phần mềm thiết kế để phác thảo bố trí của công tắc của bạn. Xác định hình dạng và kích thước của các nút của bạn và bạn muốn bao nhiêu.
2.Chuẩn bị lớp dẫn điện
- Nếu sử dụng mực dẫn điện, in hoặc vẽ thiết kế mạch của bạn trên bề mặt không dẫn điện (như nhựa).
3.Tạo lớp không dẫn
- Cắt tấm nhựa đến cùng kích thước với lớp dẫn của bạn. Điều này sẽ hoạt động như một khoảng cách để ngăn chặn kết nối không mong muốn khi nút không được nhấn.
4.Lắp đặt các lớp
- Cắt các lỗ hoặc cửa sổ trong lớp không dẫn điện nơi các nút sẽ được.
- Phân phối lớp dẫn điện bên dưới lớp không dẫn điện, đảm bảo rằng các đường dẫn điện sẽ kết nối khi các nút được nhấn.
5.Bảo vệ các lớp
- Sử dụng chất kết dính để gắn lớp không dẫn điện vào lớp dẫn điện, để các khu vực nút miễn phí.
6.Kết nối dây
- Đặt dây vào đường dẫn, đảm bảo chúng được kết nối an toàn với bộ vi điều khiển hoặc mạch.
7.Kiểm tra
- Khi bạn nhấn nút, mạch sẽ đóng lại và bạn sẽ thấy sự thay đổi trong số liệu của đồng hồ.
8.Những bước cuối cùng
- Sau khi thử nghiệm, bạn có thể đóng gói công tắc trong một vỏ bảo vệ hoặc tích hợp nó vào dự án của bạn.
Mô tả:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
|
1 Rất linh hoạt để đúc |
Một loạt các kết thúc bề mặt và độ dày |
|||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly Dome,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt polyester dẫn điện để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Chỉ số hiệu suất
|
Cấu trúc bàn phím màng thông thường chọn:
Các bức ảnh khác:
Làm thế nào để đặt hàng
• Gửi cho chúng tôi bản vẽ, thông số kỹ thuật hoặc hình ảnh về sản phẩm của bạn hoặc điền vào bảng thông tin báo giá của chúng tôi.
• Xác nhận chi tiết đơn đặt hàng và phê duyệt tác phẩm nghệ thuật của chúng tôi trước khi mẫu, xác nhận mẫu của chúng tôi trước khi hàng hóa hàng loạt và đơn đặt hàng PI sẽ được gửi
• chúng tôi sẽ gửi tác phẩm nghệ thuật của chúng tôi để xác nhận của bạn trong vòng 3 ngày trước khi làm mẫu, và thời gian dẫn đầu mẫu là 4-5 ngày làm việc như thường lệ.
hàng hóa hàng loạt: như bình thường, nó là 7-10 ngày làm việc, đó là dựa trên lịch trình sản xuất của chúng tôi bộ phận và sản phẩm thủ công và số lượng đặt hàng
