Chứng nhận UL Hai nút chuyển đổi màng PC cho mô-đun điều khiển điện
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241119-18 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày để làm mẫu; 10-13 ngày cho hàng lô |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 20000 + chiếc + một tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc yêu cầu khác | Màu sắc: | Pantone, RAL CMYK, RGB hoặc mẫu |
|---|---|---|---|
| Dính: | Chất kết dính 3M hoặc các loại khác | Ứng dụng: | Mô-đun điều khiển nguồn |
| Tổng độ dày: | 0,8mm-1,5mm | màu đèn LED: | Màu xanh, trắng, đỏ hoặc yêu cầu khác |
| Loại đèn LED: | 0603or0805 | Cửa sổ LED: | Màu trắng bán trong suốt hoặc trong suốt |
| Làm nổi bật: | Chuyển đổi màng đèn hậu chiếu chứng nhận,Chuyển đổi màng đèn nền chứng nhận,Chuyển đổi niêm mờ hai nút |
||
Mô tả sản phẩm

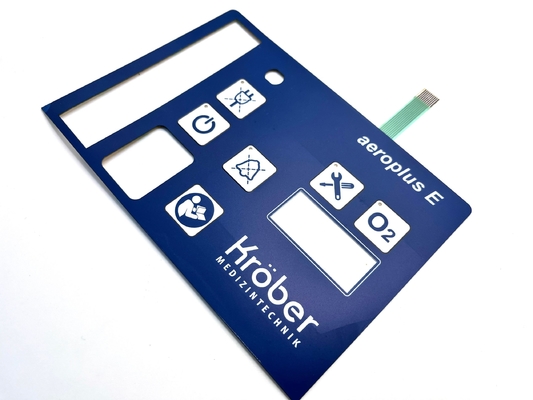

Chứng nhận UL Hai nút chuyển đổi màng PC cho mô-đun điều khiển điện
AChuyển đổi màng PClà một loại giao diện người dùng bao gồm các lớp vật liệu linh hoạt, thường được sử dụng trong các thiết bị và thiết bị điện tử.
Các thành phần của bộ chuyển đổi màng:
- Lớp trên cùng: Thông thường được in với đồ họa và biểu tượng để tương tác với người dùng.
- Lớp phân cách: Lớp này chứa lỗ hoặc cắt giảm cho phép lớp trên tiếp xúc với lớp mạch bên dưới khi được nhấn.
- Lớp mạch: Thông thường được làm từ một bảng mạch in (PCB) hoặc dấu hiệu dẫn điện in trên một chất nền linh hoạt.
- Lớp dính: Được sử dụng để gắn công tắc vào vỏ thiết bị.
Ứng dụng:
- Điện tử tiêu dùngVí dụ như điều khiển từ xa và lò vi sóng.
- Thiết bị y tế: Đối với giao diện người dùng trong thiết bị y tế.
- Thiết bị công nghiệp: Đối với bảng điều khiển và máy móc.
Các ý kiến:
- Độ bền: Trong khi các công tắc màng được thiết kế để tồn tại lâu dài, việc sử dụng lặp đi lặp lại có thể làm mòn lớp trên.
- Phản hồi bằng xúc giác: Một số thiết kế kết hợp phản hồi cảm giác để trải nghiệm người dùng tốt hơn, mặc dù chúng có thể thiếu nhấp chuột của các công tắc cơ học truyền thống.
Ưu điểm:
- Tiết kiệm không gian: Các công tắc màng mỏng và nhẹ, làm cho chúng lý tưởng cho các thiết kế nhỏ gọn.
- Thiết kế kín: Chúng cung cấp một mức độ bảo vệ chống bụi và ẩm, phù hợp với nhiều môi trường khác nhau.
- Có thể tùy chỉnh: Có thể được thiết kế, màu sắc và chức năng cho các ứng dụng cụ thể.
Thông số kỹ thuật chuyển đổi màng:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
1 Rất linh hoạt để đúc | Một loạt các kết thúc bề mặt và độ dày | |||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly Dome,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt polyester dẫn điện để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Chỉ số hiệu suất chuyển đổi màng:
Tính chất điện
| Điện áp hoạt động | ≤ 50VDC |
| Dòng điện hoạt động | ≤ 100mA |
| kháng tiếp xúc | 0.5 ~ 10Ω |
| Kháng cách nhiệt | ≥ 100MΩ (100VDC) |
| các nền chịu điện áp | 2kDVC |
| thời gian hồi phục | ≤ 6 ms |
| kháng vòng lặp | 50Ω, 150Ω, 350Ω bánh xe thứ ba, hoặc nhu cầu của người dùng được xác định |
| mực cách nhiệt chịu điện áp | 100VDC |
Hành vi cơ khí
| độ tin cậy của tuổi thọ | > 1 triệu lần |
| Di chuyển kín | 0.1 ~ 0.4mm (như cảm ứng) 0.4 ~ 1.0mm |
| Tiêu chuẩn Kin cho lực | 15 ~ 750g lực |
| di cư bột bạc dẫn điện | ở 55 ° C, nhiệt độ 90%, sau 56 giờ, cấp độ thứ hai là 10MΩ/50VDC |
| Bạc trực tuyến không bị oxy hóa, không có tạp chất | |
| Nhét chiều rộng đường ≥ 0,3 mm, khoảng cách tối thiểu là 0,3 mm, đường burr < 1/3, khoảng cách đường < 1/4 chiều rộng đường | |
| Phân cách chân tiêu chuẩn 2.54 2.50 1.27 1.25mm | |
| các pinout chống cong, d = 10mm Ganggun áp lực cuộn 80 lần đường liên tục. | |
Hiệu suất môi trường
| Nhiệt độ hoạt động | 20 °C ~ + 70 °C |
| nhiệt độ lưu trữ | Nhiệt độ từ -40 °C đến +85 °C 95% ± 5% |
| áp suất khí lớn | 86 ~ 106KPa |
Chỉ số in
| Sai lệch kích thước in ± 0.10mm, ngoại hình bên ngoài không rõ ràng khác biệt biên dịch ± 0.1mm |
| độ lệch màu ± 0,11mm/100mm, mực cách nhiệt bao phủ tất cả Silver Line |
| mực rải rác, viết không hoàn chỉnh |
| Sự khác biệt màu sắc không quá hai |
| không được nếp nhăn, cởi sơn |
| Rửa cửa sổ trong suốt, màu sắc đồng đều, không có vết trầy xước, lỗ chân, tạp chất. |
