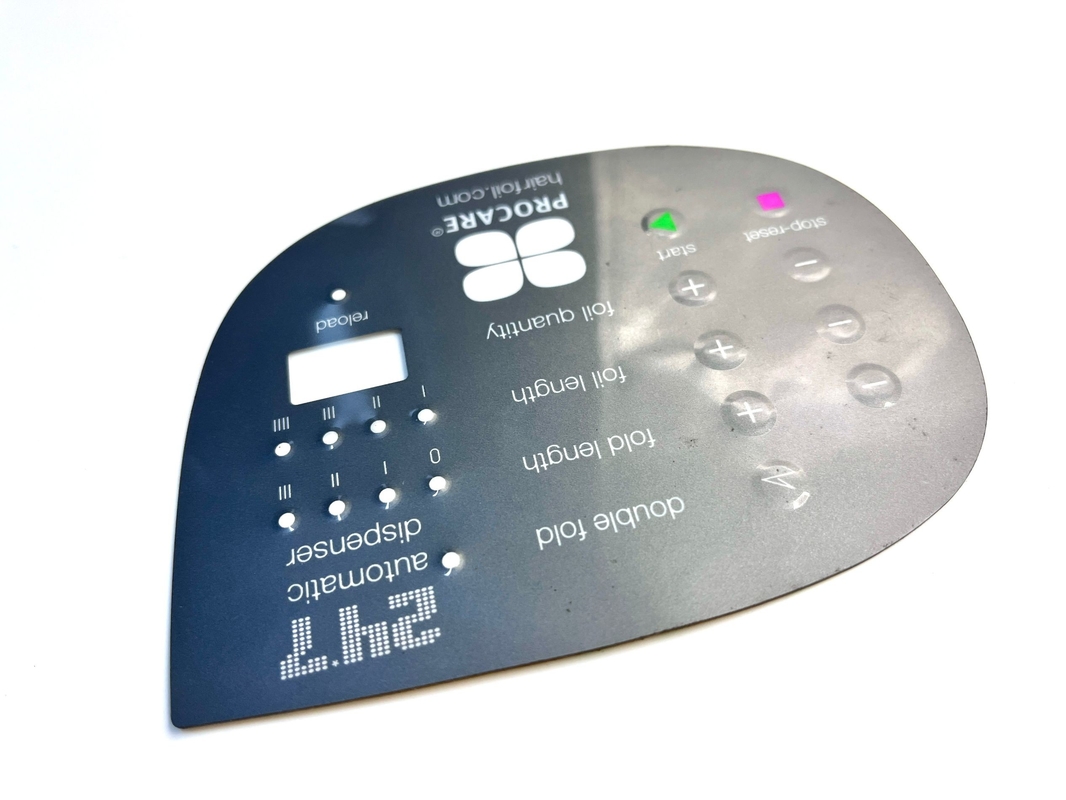

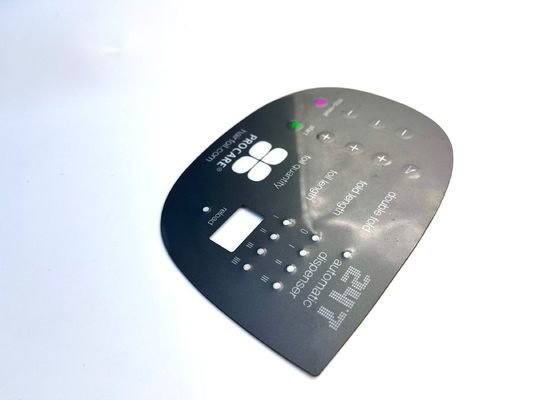

Một nút nhấp chuột đúc Diy Membrane Switch với cáp đồng linh hoạt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241119-06 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày đối với việc làm mẫu; 10-15 ngày đối với hàng loạt |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 20000 + chiếc + một tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc những loại khác | Màu sắc: | Pantone, RAL CMYK, RGB |
|---|---|---|---|
| Sân kết nối: | 2,54MM hoặc loại khác | Dính: | Chất kết dính 3M467 hoặc các loại khác |
| loại nút: | mái vòm kim loại | tùy chọn mạch: | Cáp mềm FPC |
| Làm nổi bật: | một nút nhấp chuột dẫn bàn phím màng,Một nút nhấp chuột chuyển đổi màng LED,Bàn phím niêm mạc dẫn dây đồng linh hoạt |
||
Mô tả sản phẩm
Một nút nhấp chuột đúc Diy Membrane Switch với cáp đồng linh hoạt
Cần có vật liệu
- Lớp phủ đồ họa(để dán nhãn)
- Bảng mạch in (tùy chọn)(đối với các thiết kế phức tạp hơn)
- Công cụ: Mái kéo, dây cầm, thảm cắt, máy in (nếu cần thiết)
- Mực hoặc tấm dẫn điện(đối với các thiết bị liên lạc điện)
- Chất nền không dẫn điện(như nhựa hoặc polyester)
- Chất dính(nhựa dán hai mặt hoặc chất kết dính phun)
Mẹo
- Sử dụng máy tính đa chiều: Để khắc phục sự cố kết nối và đảm bảo chức năng.
- Chính xác là chìa khóa: Hãy chắc chắn rằng tất cả các lớp đều được sắp xếp chính xác để tránh các nút bắn sai.
- Thử nghiệm thiết kế: Hãy thử các bố cục và vật liệu khác nhau để xem điều gì phù hợp nhất với ứng dụng của bạn.
Ứng dụng
- Chuyển đổi màng có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm thiết bị, thiết bị y tế và thiết bị điện tử tiêu dùng.
Các bước để tạo ra một bộ chuyển đổi màng
-
Lắp đặt các lớp:
- Nếu bạn có nhiều lớp (như một lớp phân cách), xếp chúng đúng cách.
- Sử dụng chất kết dính không dẫn để giữ các lớp lại với nhau.
-
Kiểm tra Switch:
- Kết nối công tắc màng với mạch của bạn (như một bộ điều khiển vi mô). kiểm tra mỗi nút để đảm bảo nó hoạt động đúng cách.
-
Thiết kế Layout Switch:
- Sử dụng phần mềm như Adobe Illustrator hoặc bất kỳ phần mềm CAD nào để thiết kế công tắc của bạn. Bao gồm bố trí cho các nút và lớp phủ đồ họa.
-
Tạo lớp dẫn điện:
- Nếu sử dụng mực dẫn điện, in mẫu mạch trên nền không dẫn điện.
- Nếu sử dụng tấm dẫn điện, hãy cắt các hình dạng cần thiết và gắn chúng vào nền.
-
Những bước cuối cùng:
- Cắt hết vật liệu dư thừa và đảm bảo tất cả các cạnh đều sạch sẽ.
- Nếu cần thiết, thêm một lớp phủ bảo vệ trên lớp phủ để tăng độ bền.
-
Thêm lớp phủ đồ họa:
- In thiết kế của bạn cho lớp phủ trên một bộ phim trong suốt hoặc màu.
- Sử dụng chất kết dính để gắn lớp phủ đồ họa vào nền.
Mô tả sản phẩm:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
|
1 Rất linh hoạt để đúc |
Một loạt các kết thúc bề mặt và độ dày |
|||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly Dome,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt polyester dẫn điện để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Về Taida.pdf
Cấu trúc bàn phím màng thông thường chọn:
Các bức ảnh khác:
Chỉ số sản phẩm:
Điện áp hoạt động: 35V DC
Điện hoạt động: 100mA 1W
Kháng tiếp xúc: < 100 Ohm
Chống mạch mở: ≥ 10MΩ ở 100V
Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C
Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC
Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần
Động mạch chuyển đổi: 0,1 đến 0,6mm
Contact bounce: 5 đến 30ms
Độ khoan dung lực kích hoạt: +/- 20 đến 45g
Tỷ lệ cảm giác: FC > 40%
Độ ẩm hoạt động: tối đa 95% RH
Dịch vụ của chúng tôi:
1 Trả lời yêu cầu của bạn trong vòng 24 giờ làm việc
2 thiết kế tùy chỉnh có sẵn, OEM và ODM được chào đón
3 Nhân viên có kinh nghiệm trả lời tất cả các câu hỏi của bạn bằng tiếng Anh chuyên nghiệp và thông thạo
4 Giải pháp độc quyền và độc đáo có thể được cung cấp cho khách hàng của chúng tôi bởi kỹ sư và nhân viên được đào tạo tốt và chuyên nghiệp của chúng tôi
5 Dịch vụ tốt, chất lượng cao, kiểm tra tất cả hàng hóa và thời gian giao hàng ngắn
6 chúng tôi có thể làm bất kỳ hình dạng, kích thước, màu sắc, công nghệ như nút, đèn LED gắn, cảm biến gắn, vv dựa trên yêu cầu của bạn
7 Trước khi hàng hóa hàng loạt, chúng tôi sẽ cung cấp mẫu cho bạn chấp thuận, trước khi kiểm tra, chúng tôi sẽ thiết kế các tác phẩm nghệ thuật cho bạn xác nhận đầu tiên,cả hai của họ là để giảm chi phí trong hàng hóa hàng loạt cho bạn
