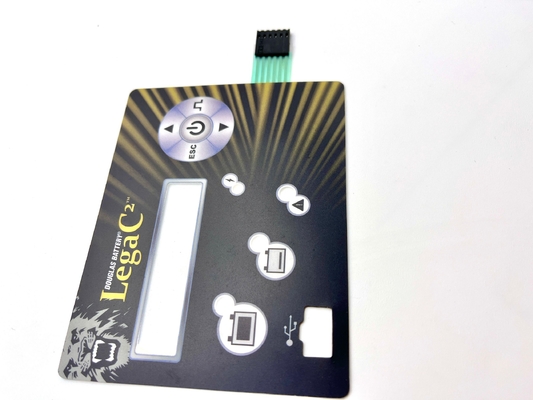

In màn hình Nhấp nút bấm cảm ứng Chuyển mạch dẫn bạc với độ cao 2,54mm

In màn hình Nhấp nút bấm cảm ứng Chuyển mạch dẫn bạc với độ cao 2,54mm

Ứng dụng

• Ô tô: Được tìm thấy trong bảng điều khiển cho các điều khiển khác nhau.
• Thiết bị công nghiệp: Được sử dụng trong máy móc và bảng điều khiển.
• Điện tử tiêu dùng: Được sử dụng trong điều khiển từ xa, máy tính và các thiết bị cầm tay khác.
• Máy gia dụng: Thông thường trong lò vi sóng, lò nướng và máy giặt.

Các cân nhắc

• Các yếu tố thẩm mỹ: Chọn màu sắc và thiết kế phù hợp với tính thẩm mỹ tổng thể của thiết bị.
• Đánh giá điện: Kiểm tra điện áp và dòng điện để đảm bảo tương thích với ứng dụng.
• Phong cách lắp đặt: Quyết định giữa gắn bề mặt hoặc lỗ thông qua dựa trên các yêu cầu thiết kế.

Các đặc điểm chính

• Kích thước nhỏ gọn: Thông thường nhỏ và có thể dễ dàng tích hợp vào bảng mạch và thiết bị.
• Loại các lực kích hoạt: Có sẵn trong các lực kích hoạt khác nhau, cho phép các nhà thiết kế lựa chọn dựa trên sở thích của người dùng.
• Phản hồi bằng xúc giác: Cung cấp một "nhấp chuột" hoặc kháng cự đáng chú ý khi nhấn, cho phép người dùng cảm thấy kích hoạt.
• Độ bền: Nói chung được thiết kế cho một số lượng lớn các chu kỳ (hàng ngàn đến hàng triệu), tùy thuộc vào mô hình cụ thể.
• Nhiều cấu hình: Có hình dạng, kích thước và cấu hình chân khác nhau (ví dụ: đính lỗ hoặc gắn bề mặt).


Chi tiết:

1)Vật liệu (đối với lớp phủ phía trước hoặc mặt)

Polyester:

1. Rất linh hoạt để dán

2- Chống hóa chất cao.

3.Sức bền tốt hơn

4.Đối với sử dụng bên trong và bên ngoài, chống tia UV

Polycarbonate:

1.Different bề mặt ((lấp lánh, Matt) và độ dày ((Từ 0,12mm ~ 2mm)

2. hiệu quả về chi phí

3.Đối với sử dụng bên trong và bên ngoài

2)Sơn phấn

Chất đúc cạnh/chất đúc gối/chất đúc lỗ

Các lớp phủ đồ họa có thể được đúc để chèn mái vòm / đèn LED, để lại không gian cho các phím cơ học / đèn LED và cung cấp các dấu hiệu cảm giác và cảm giác cảm giác tốt hơn.

3)Windows ((đối với chức năng hiển thị)

1.in cửa sổ màu khác nhau, Như cửa sổ màu xám/màu đỏ/màu xanh để hiển thị

2. Cửa sổ rõ ràng / Trắng cho màn hình LCD

2. Matt / cửa sổ bán minh bạch cho LED

4)Bàn phím/bấm nút

Các phím cảm ứng--- với mái vòm kim loại hoặc mái vòm poly

Không cảm ứng - bấm chấm bạc với phím phẳng

5) Đèn LED nhúng

Đèn nhỏ, sáng chỉ khoảng 0.02 ̊ chiều cao. Có giá trị trong một số màu sắc rực rỡ.

Màu LED: màu trắng, vàng, cam, xanh lá cây, đỏ hoặc màu LED kép.

6) Cáp

Nó là một phần mở rộng của mạch in và được sử dụng để giao tiếp với thiết bị của bạn.

7)Loại kết nối

1.Zero insertion force (ZIF) connector; 2.Female connector; 3.male connector

8) EMI / RFI / ESD Shielding

sử dụng một tấm nhôm bảo vệ / một polyester dẫn điện ITO trong suốt

9) Chất dính

chủ yếu được sử dụng là keo hai mặt 3M

10) Bàn sau-

trong nhôm, polycarbonate, acrylic, PCB

Chỉ số sản phẩm:

Độ ẩm hoạt động: tối đa 95% RH

Kết nối nữ, nam, kim hàn và kết nối niêm phong nhiệt có sẵn

Điện áp hoạt động: 35V DC

Động mạch chuyển đổi: 0,1 đến 0,6mm

Contact bounce: 5 đến 30ms

Độ khoan dung lực kích hoạt: +/- 20 đến 45g

Tỷ lệ cảm giác: FC > 40%

Điện hoạt động: 100mA 1W

Kháng tiếp xúc: < 100 Ohm

Chống mạch mở: ≥ 10MΩ ở 100V

Nhiệt độ hoạt động: Cúp phẳng / kim loại: -20 °C đến +80 °C

Nhiệt độ lưu trữ: Cúp phẳng / kim loại: -40oC + 80oC

Tuổi thọ trung bình Loại phẳng ≥ 5,000,000 lần kiểu cảm giác ≥1,000,000 lần
