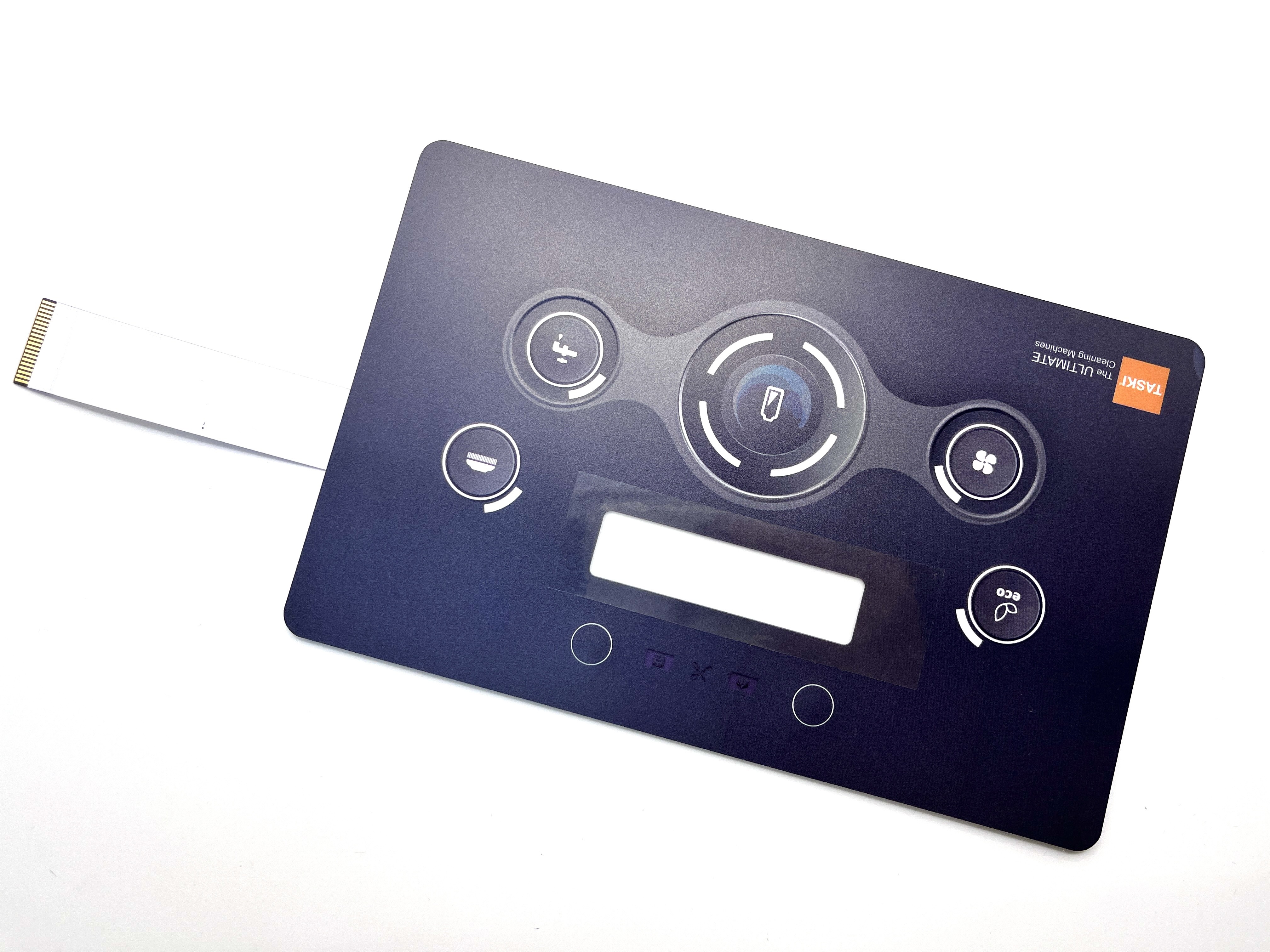

Texture Mylar Side LED Custom Membrane Switches With Molex 0.5MM Pitch (Thiết kế các công cụ chuyển mạch màng theo yêu cầu của khách hàng)
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Đông Quan của Trung Quốc |
Hàng hiệu: | Taida |
Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
Số mô hình: | 20241029-16 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 200 bộ |
---|---|
Giá bán: | communication |
chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
Thời gian giao hàng: | 4-5 ngày đối với việc làm mẫu; 10-15 ngày đối với hàng loạt |
Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
Khả năng cung cấp: | 10000 +pcs +một tháng |
Thông tin chi tiết |
|||
Vật liệu: | Polyester hoặc Polycarbonate, silicone hoặc loại khác | Màu sắc: | Pantone, RAL CMYK, RGB |
---|---|---|---|
Dính: | 3M, Sony adheisve hoặc các loại khác | loại nút: | Dập nổi mái vòm kim loại |
Loại kết nối: | Đầu nối ZIF | Hình dập nổi: | Mưa dập nổi |
tùy chọn mạch: | Mạch đồng | Loại đèn LED: | 0603or0805 |
Làm nổi bật: | LED tùy chỉnh chuyển đổi màng,Chuyển đổi màng tùy chỉnh,Molex 0.5MM Pitch Membrane Switch |
Mô tả sản phẩm
Texture Mylar Side LED Custom Membrane Switches With Molex 0.5MM Pitch (Thiết kế các công cụ chuyển mạch màng theo yêu cầu của khách hàng)
Chuyển đổi màng tùy chỉnh là các thiết bị đầu vào linh hoạt được sử dụng trong các ứng dụng khác nhau, bao gồm cả điện tử tiêu dùng, thiết bị y tế, thiết bị công nghiệp, và hơn thế nữa.thường bao gồm:
-
Lớp dính: Được sử dụng để gắn công tắc vào bề mặt, đảm bảo nó vẫn ở vị trí.
-
Giao diện đồ họa: Lớp trên cùng này có đồ họa in, biểu tượng hoặc văn bản cho thấy chức năng.
-
Lớp phân cách: Lớp này tách mạch khỏi lớp phủ đồ họa và có thể được làm bằng nhiều vật liệu khác nhau.
-
Lớp mạch: Đây là nơi các dấu hiệu dẫn điện được in, thường được làm từ vật liệu như bạc hoặc carbon.
Những cân nhắc về thiết kế
- Lựa chọn vật liệu: Sự lựa chọn vật liệu có thể ảnh hưởng đến độ bền của công tắc và phản hồi cảm giác.
- Thiết kế phức tạp: Thiết kế phức tạp hơn có thể làm tăng chi phí sản xuất.
- Chống môi trường: Tùy thuộc vào ứng dụng, các công tắc có thể cần phải chống nước, hóa chất hoặc nhiệt độ cực cao.
Ưu điểm của bộ chuyển đổi màng tùy chỉnh
-
Tùy chỉnh: Chúng có thể được điều chỉnh để đáp ứng các yêu cầu thiết kế và chức năng cụ thể, bao gồm kích thước, hình dạng và đồ họa.
-
Độ bền: Nhiều công tắc màng được thiết kế để chịu được môi trường khắc nghiệt, bao gồm độ ẩm và bụi.
-
Hiệu quả về chi phí: Chúng có thể tiết kiệm hơn so với các loại công tắc khác cho các đợt sản xuất lớn.
-
Hình dạng mỏng: Các công tắc màng thường rất mỏng, làm cho chúng phù hợp với các ứng dụng có không gian hạn chế.
Ứng dụng
- Bảng điều khiển công nghiệp: Thông thường trong máy móc và thiết bị để dễ dàng truy cập và vận hành.
- Điện tử tiêu dùng: Được sử dụng trong điều khiển từ xa, thiết bị và thiết bị di động.
- Thiết bị y tếĐược tìm thấy trong các thiết bị như máy chẩn đoán và thiết bị theo dõi bệnh nhân.
- Ô tô: Được sử dụng trong bảng điều khiển và điều khiển cho các chức năng khác nhau.
Chi tiết:
Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
Polyester | Polycarbonate | |||||||
1 Rất linh hoạt để đúc 2 Chống hóa chất cao 3 Sức bền tốt hơn Để sử dụng bên trong và bên ngoài |
Một loạt các kết thúc bề mặt và độ dày 2 Hiệu quả hơn về chi phí 3 Để sử dụng bên trong và bên ngoài
|
|||||||
Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
Chìa khóa | ||||||||
Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly Dome,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO rõ ràng | |||||||
Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Hoa Kỳ. | ||||||||
Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
Độ khoan dung tiêu chuẩn:+/- 0,2MM |
Cấu trúc chuyển đổi màng chung
Nhiều hình ảnh cho thấy:
FAQ:
Q1. Những thông tin nào tôi sẽ phải cung cấp cho giá?
A: Để cung cấp giá chính xác, chúng tôi hy vọng khách hàng có thể thông báo cho chúng tôi các vật liệu, thông số kỹ thuật như độ dày, kích thước, với chất kết dính hoặc không, bao nhiêu màu sắc để in, chi tiết liên hệ, số lượng cần thiết,Kích thước và hình dạng với các tệp hình ảnh.
Q2. Điều khoản đóng gói của bạn là gì?
A: Nói chung, chúng tôi đóng gói hàng hóa của chúng tôi trong hộp trắng trung tính và hộp hộp màu nâu. Nếu bạn đã đăng ký bằng sáng chế hợp pháp, chúng tôi có thể đóng gói hàng hóa trong hộp thương hiệu của bạn sau khi nhận được thư ủy quyền của bạn.
Q3. Điều khoản thanh toán của bạn là gì?
A: T / T 30% tiền gửi, và 70% trước khi giao hàng. Chúng tôi sẽ cho bạn thấy hình ảnh của các sản phẩm và gói trước khi bạn trả số dư.
Q4. Thời gian giao hàng của anh thế nào?
A: Sau khi bản vẽ kỹ thuật được xác nhận, mẫu sẽ được hoàn thành trong 5 ngày, và sau khi mẫu được xác nhận, hàng hóa hàng loạt sẽ được hoàn thành trong 10 ngày.Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.
Q5. Bạn có thể sản xuất theo các mẫu?
A: Vâng, chúng tôi có thể sản xuất theo mẫu hoặc bản vẽ kỹ thuật của bạn. Chúng tôi có thể xây dựng khuôn và thiết bị.
Q6. chính sách mẫu của bạn là gì?
A: Chúng tôi có thể cung cấp mẫu nếu chúng tôi có sẵn các bộ phận trong kho, nhưng khách hàng phải trả chi phí mẫu và chi phí vận chuyển.
