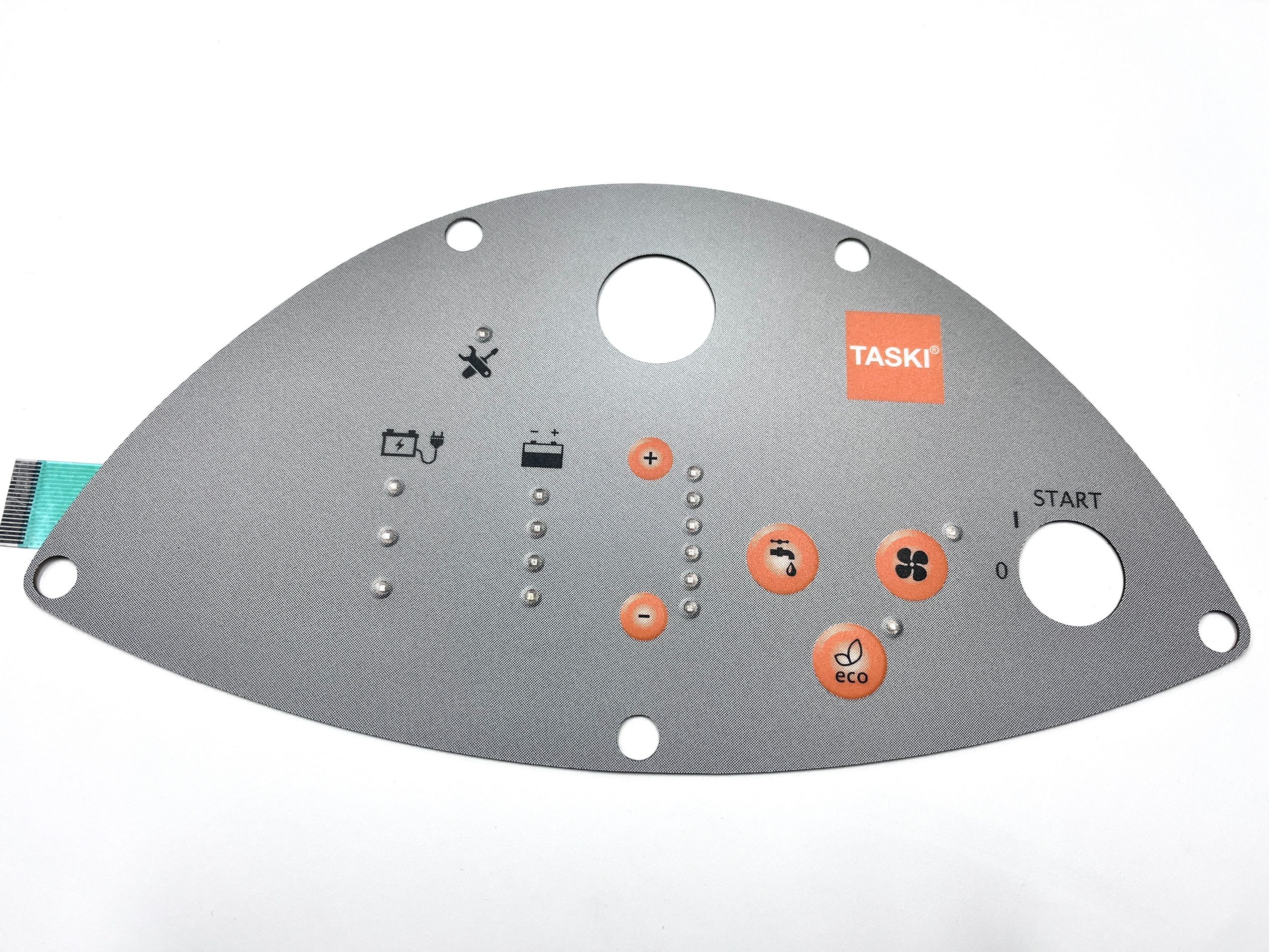

Chứng nhận UL Bảng chuyển đổi đèn nền hai nút cho mô-đun điều khiển điện
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan của Trung Quốc |
| Hàng hiệu: | Taida |
| Chứng nhận: | ISO9001,SGS,ROHS,REACH,UL |
| Số mô hình: | 20241028-17 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 bộ |
|---|---|
| Giá bán: | communication |
| chi tiết đóng gói: | Túi PE đầu tiên và Bọt trong Thùng Carton, v.v. |
| Thời gian giao hàng: | 4-5 ngày để làm mẫu; 10-13 ngày cho hàng lô |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, Paypal |
| Khả năng cung cấp: | 10000 +pcs +một tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Polyester hoặc Polycarbonate hoặc yêu cầu khác | Màu sắc: | Pantone, RAL CMYK, RGB hoặc mẫu |
|---|---|---|---|
| Sân kết nối: | 1,25mm | Dính: | Chất kết dính 3M hoặc loại khác |
| loại nút: | Kim loại snap dome | Ứng dụng: | Mô-đun điều khiển nguồn |
| tùy chọn mạch: | Cáp ruy băng mềm FFC | Phương pháp in: | In ấn màn hình, |
| Tổng độ dày: | 0,8mm-1,5mm | màu đèn LED: | Màu xanh, trắng, đỏ hoặc yêu cầu khác |
| Loại đèn LED: | 0805 | Cửa sổ LED: | Màu trắng bán trong suốt hoặc trong suốt |
| Loại kết nối: | Connector nữ | Hình dạng: | thiết kế tùy chỉnh |
| Làm nổi bật: | Đơn vị điều khiển năng lượng,Bảng chuyển đổi đèn nền hai nút,Panel chuyển đổi đèn hậu chiếu chứng nhận UL |
||
Mô tả sản phẩm
Chứng nhận UL Bảng chuyển đổi đèn nền hai nút cho mô-đun điều khiển điện
Khi nói đến các công tắc màng được sử dụng trong các thiết bị gia dụng và thương mại, chứng nhận UL (Underwriters Laboratories) là một cân nhắc an toàn và tuân thủ quan trọng.Chứng nhận UL đảm bảo rằng thiết kế và sản xuất công tắc màng đáp ứng các tiêu chuẩn an toàn nghiêm ngặtĐây là một sự phân tích về chứng nhận UL cho các công tắc màng:
Các cân nhắc
- Độ bền: Kiểm tra khả năng chống bụi và độ ẩm, đặc biệt là cho các ứng dụng công nghiệp.
- Tiêu thụ năng lượng: Ánh sáng LED thường tiết kiệm năng lượng, nhưng nó vẫn là một yếu tố cần xem xét trong các thiết bị chạy bằng pin.
- Cài đặt: Đảm bảo tương thích với các hệ thống hiện có và dễ cài đặt.
Đặc điểm
- Vật liệu: Các vật liệu phổ biến bao gồm vỏ nhựa hoặc kim loại, có thể tăng cường độ bền và thẩm mỹ.
- Ánh sáng: Mỗi công tắc thường được chiếu sáng ngược bằng đèn LED, cung cấp khả năng hiển thị trong môi trường tối.
- Thiết kế: Chúng thường có thiết kế đẹp, hiện đại, phù hợp với các ứng dụng khác nhau như ô tô, tự động hóa gia đình và điều khiển công nghiệp.
- Màu sắc: Đèn nền có thể có màu sắc khác nhau, cho phép tùy chỉnh dựa trên sở thích hoặc chức năng của người dùng.
Ứng dụng
- Ô tô: Được sử dụng trong bảng điều khiển để điều khiển đèn, máy lau và các chức năng khác.
- Tự động hóa nhà: Được tìm thấy trong các hệ thống nhà thông minh để điều khiển hệ thống chiếu sáng, HVAC và an ninh.
- Kiểm soát công nghiệp: Được sử dụng trong máy móc và thiết bị để cung cấp các điều khiển hoạt động rõ ràng.
Ưu điểm
- Nhìn thấy: Cải thiện khả năng sử dụng trong môi trường tối.
- Vật lý thẩm mỹ: Cải thiện vẻ ngoài của bảng điều khiển.
- Trải nghiệm người dùng: Cung cấp hoạt động trực quan, vì các công tắc chiếu sáng dễ dàng tìm thấy hơn.
Thông số kỹ thuật chuyển đổi màng:
| Vật liệu phủ--- Đối với lớp phủ phía trước hoặc mặt | ||||||||
| Polyester | Polycarbonate | |||||||
1 Rất linh hoạt để đúc | Một loạt các kết thúc bề mặt và độ dày | |||||||
| Sơn phấn---Graphic lớp phủ hoặc lên mạch có thể được đúc để chèn kim loại thép không gỉ mái vòm cho cảm giác tốt khi nhấn.Bỏ không gian cho các phím cơ học và cung cấp các chỉ dẫn cảm giác | ||||||||
| Đồ đúc trên chân đệm | Bọc đệm | Bọc đinh gối | Đèn mờ | |||||
| Cửa sổ hoặc màn hình LCD---Đối với các chức năng hiển thị | ||||||||
| In màu cửa sổ như đỏ, đen và như vậy | Cửa sổ kết thúc trong suốt | |||||||
| Chìa khóa | ||||||||
| Chìa khóa cảm giác:Cúp kim loại phù thủy hoặc Poly domes,Cúp kim loại với đường kính và áp suất khác nhau | Các phím không chạm: điểm bạc in trên mạch | |||||||
| Đèn LED---Đèn LED nhỏ, màu LED: trắng, xanh lá cây, đỏ, xanh dương, vàng, cam và những màu khác | ||||||||
| EL và cảm biến hoặc cảm ứng---EL có thể được chiếu sáng bất cứ nơi nào bạn muốn, và các cảm biến có thể được sử dụng như đèn LED | ||||||||
| Cáp--- là mở rộng mạch và liên lạc với thiết bị của bạn | ||||||||
| Cáp bạc dẫn điện in màn hình | Cáp bọc đồng / Polyimide hoặc FPC | Cáp PCB | ||||||
| Loại kết nối---1 Null insertion force ((ZIF) với 0.5MM,1.0MM,1.25MM pitch; 2 đầu nối nữ với pitch 2.54MM; 3 đầu nối nam | ||||||||
| Vệ chắn--- Đối với chức năng bảo vệ | ||||||||
| Ghi đệm / chống nước: bảo vệ các dây dẫn chống lại độ ẩm và phun nước | EMI/RFI/ESD bảo vệ: sử dụng một tấm nhôm bảo vệ / ITO thông suốt điện dẫn polyester để bảo vệ | |||||||
| Chất dính phía sau--- Hầu hết sử dụng nhãn hiệu keo gắn hai mặt 3M của Mỹ. | ||||||||
| Bảng sau--- Sử dụng trong nhôm, polycarbonate, acrylic hoặc PMMA | ||||||||
| Màu phù hợp--- PMS hoặc RAL là tốt nhất, CMYK hoặc RGB cũng có thể được nếu bạn có thể cung cấp PMS hoặc RAL | ||||||||
| Độ khoan dung tiêu chuẩn:+/- 0,2MM | ||||||||
Chỉ số hiệu suất chuyển đổi màng:
Tính chất điện
| Điện áp hoạt động | ≤ 50VDC |
| Dòng điện hoạt động | ≤ 100mA |
| kháng tiếp xúc | 0.5 ~ 10Ω |
| Kháng cách nhiệt | ≥ 100MΩ (100VDC) |
| các nền chịu điện áp | 2kDVC |
| thời gian hồi phục | ≤ 6 ms |
| kháng vòng lặp | 50Ω, 150Ω, 350Ω bánh xe thứ ba, hoặc nhu cầu của người dùng được xác định |
| mực cách nhiệt chịu điện áp | 100VDC |
Hành vi cơ khí
| độ tin cậy của tuổi thọ | > 1 triệu lần |
| Di chuyển kín | 0.1 ~ 0.4mm (như cảm ứng) 0.4 ~ 1.0mm |
| Tiêu chuẩn Kin cho lực | 15 ~ 750g lực |
| di cư bột bạc dẫn điện | ở 55 ° C, nhiệt độ 90%, sau 56 giờ, cấp độ thứ hai là 10MΩ/50VDC |
| Bạc trực tuyến không bị oxy hóa, không có tạp chất | |
| Nhét chiều rộng đường ≥ 0,3 mm, khoảng cách tối thiểu là 0,3 mm, đường burr < 1/3, khoảng cách đường < 1/4 chiều rộng đường | |
| Phân cách chân tiêu chuẩn 2.54 2.50 1.27 1.25mm | |
| các pinout chống cong, d = 10mm Ganggun áp lực cuộn 80 lần đường liên tục. | |
Hiệu suất môi trường
| Nhiệt độ hoạt động | 20 °C ~ + 70 °C |
| nhiệt độ lưu trữ | Nhiệt độ từ -40 °C đến +85 °C 95% ± 5% |
| áp suất khí lớn | 86 ~ 106KPa |
Chỉ số in
| Sai lệch kích thước in ± 0.10mm, ngoại hình bên ngoài không rõ ràng khác biệt biên dịch ± 0.1mm |
| độ lệch màu ± 0,11mm/100mm, mực cách nhiệt bao phủ tất cả Silver Line |
| mực rải rác, viết không hoàn chỉnh |
| Sự khác biệt màu sắc không quá hai |
| không được nếp nhăn, cởi sơn |
| Rửa cửa sổ trong suốt, màu sắc đồng đều, không có vết trầy xước, lỗ chân, tạp chất. |
